单口18W PD快充适配器方案-BOM表
- 2018-11-16 13:40:00
- admin 原创
- 7744

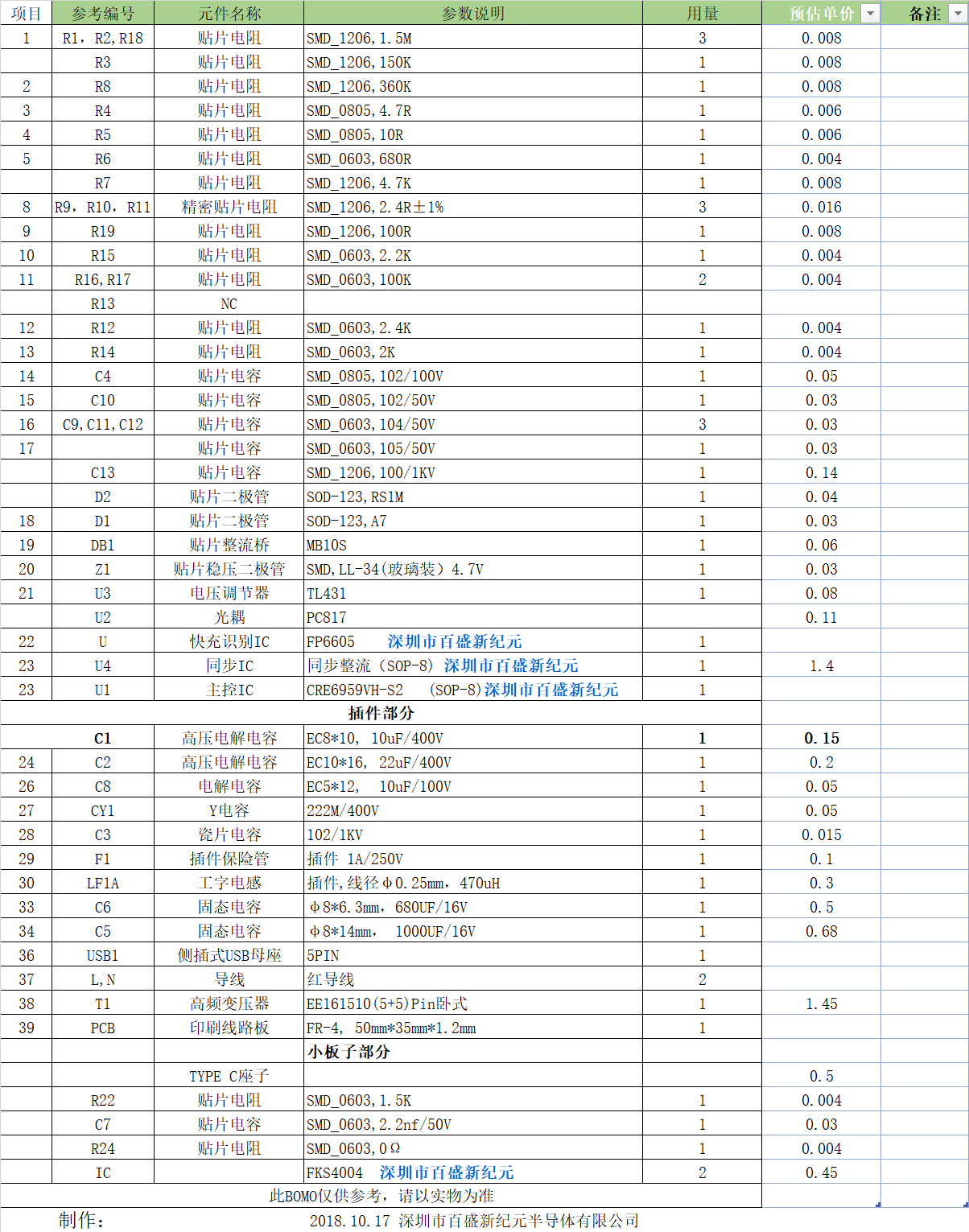

| 项目 | 参考编号 | 元件名称 | 参数说明 | 用量 | 预估单价 | 备注 |
| 1 | R1，R2 ,R18 | 贴片电阻 | SMD_1206,1.5M | 3 | 0.008 | |
| R 3 | 贴片电阻 | SMD_1206, 15 0K | 1 | 0.008 | ||
| 2 | R8 | 贴片电阻 | SMD_1206, 360K | 1 | 0.008 | |
| 3 | R 4 | 贴片电阻 | SMD_0805,4.7R | 1 | 0.006 | |
| 4 | R 5 | 贴片电阻 | SMD_0805,20R | 1 | 0.006 | |
| 5 | R 6 | 贴片电阻 | SMD_0603, 680R | 1 | 0.004 | |
| R 7 | 贴片电阻 | SMD_1206,4.7K | 1 | 0.008 | ||
| 8 | R9，R10，R11 | 精密贴片电阻 | SMD_1206,2. 4R±1% | 3 | 0.016 | |
| 9 | R19,R | 贴片电阻 | SMD_1206, 100 R | 2 | 0.008 | |
| 10 | R15 | 贴片电阻 | SMD_0603,2.2K | 1 | 0.004 | |
| 11 | R16,R17 | 贴片电阻 | SMD_0603,100K | 2 | 0.004 | |
| R 13 | N C | |||||
| 12 | R12 | 贴片电阻 | SMD_0603, 2.4K | 1 | 0.004 | |
| 13 | R14 | 贴片电阻 | SMD_0603, 2 K | 1 | 0.004 | |
| 14 | C4 | 贴片电容 | SMD_0805,102/100V | 1 | 0.05 | |
| 15 | C 10 | 贴片电容 | SMD_0805, 102 /50V | 1 | 0.03 | |
| 16 | C9, C11 ,C12 | 贴片电容 | SMD_0603,104/50V | 3 | 0.03 | |
| 17 | 贴片电容 | SMD_0603,105/50V | 1 | 0.03 | ||
| C 13 | 贴片电容 | SMD_1206,100/1KV | 1 | 0.14 | ||
| D2 | 贴片二极管 | SOD-123,RS1M | 1 | 0.04 | ||
| 18 | D1 | 贴片二极管 | SOD-123,A7 | 1 | 0.03 | |
| 19 | D B1 | 贴片整流桥 | M B10S | 1 | 0.06 | |
| 20 | Z1 | 贴片稳压二极管 | SMD,LL-34(玻璃装）4.7V | 1 | 0.03 | |
| 21 | U3 | 电压调节器 | TL431 | 1 | 0.08 | |
| U 2 | 光耦 | PC817 | 0.11 | |||
| 22 | U | 快充识别I C | FP6606C 深圳市百盛新纪元 | 1 | ||
| 23 | U4 | 同步IC | 同步整流JW7719（SOP-8) 深圳市百盛新纪元 | 1 | 1.4 | |
| 23 | U 1 | 主控IC | CRE6959VH-S2 (SOP-8) 深圳市百盛新纪元 | 1 | ||
| 插件部分 | ||||||
| C 1 | 高压电解电容 | EC 8 *1 0 , 10 uF/400V | 1 | 0.15 | ||
| 24 | C2 | 高压电解电容 | EC10*1 6 , 22 uF/400V | 1 | 0.2 | |
| 26 | C 8 | 电解电容 | EC5*12, 10 uF/100V | 1 | 0.05 | |
| 27 | C Y1 | Y电容 | 2 22M/400V | 1 | 0.05 | |
| 28 | C 3 | 瓷片电容 | 1 02/1KV | 1 | 0.015 | |
| 29 | F1 | 插件保险管 | 插件 1A/250V | 1 | 0.1 | |
| 30 | LF1 A | 工字电感 | 插件, 线径 φ 0.25mm，470uH | 1 | 0.3 | |
| 33 | C6 | 固态电容 | φ 8*6.3mm， 6 80UF/16V | 1 | 0.5 | |
| 34 | C5 | 固态电容 | φ8*14mm， 1000UF/16V | 1 | 0.68 | |
| 36 | USB1 | 侧插式USB母座 | 5PIN | 1 | ||
| 37 | L,N | 导线 | 红导线 | 2 | ||
| 38 | T1 | 高频变压器 | EE161510(5+5)Pin卧式 | 1 | 1.45 | |
| 39 | PCB | 印刷线路板 | FR-4, 50mm*35mm*1.2mm | 1 | ||
| 小板子部分 | ||||||
| T YPE C座子 | 0.5 | |||||
| R 22 | 贴片电阻 | SMD_0603,1 .5 K | 1 | 0.004 | ||
| C 7 | 贴片电容 | SMD_0603, 2.2nf /50V | 1 | 0.03 | ||
| R 24 | 贴片电阻 | SMD_0603,0Ω | 1 | 0.004 | ||
| IC | FKS4004 深圳市百盛新纪元 | 1 | 0.45 | |||
| 此B OMO仅供参考，请以实物为准 | ||||||
| 制作： | 时间：2018.10.17 深圳市百盛新纪元半导体有限公司 | |||||
