PL2733C带CC恒流3A车充IC，单口和双口快充方案

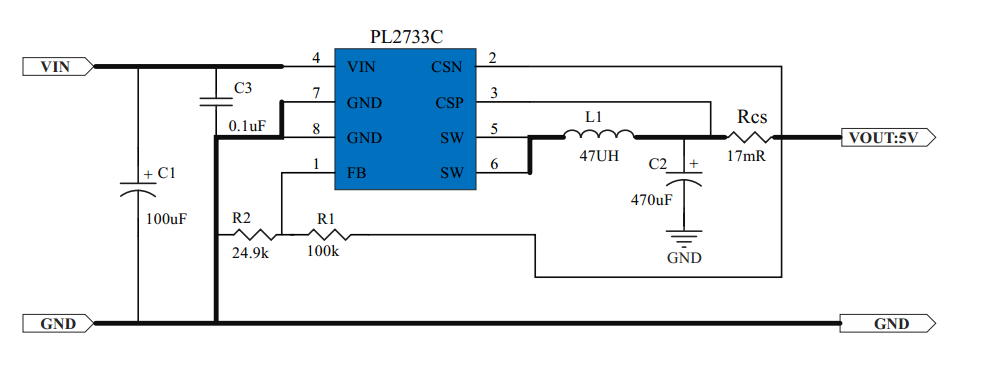

PL2733C是颗输入6V-30V宽电压输入范围的DC-DC降压转换器，可实现持续3A的连续电流输出。通过1脚FB端的R1和R2阻值来调节输出电压，可以调节1.8V-28V之间的输出电压。

PL2733C具有CC恒流和CV恒压特性，开关频率130KHZ，具有良好的EMI特性。还带有线材电压的线电压补偿。

PL2733C具有输入过压保护，输入电压超过30V，将关闭输出，低于30V恢复输出。

过温保护，输出短路保护，SOP8标准封装。

    应用范围： 车载充电器等

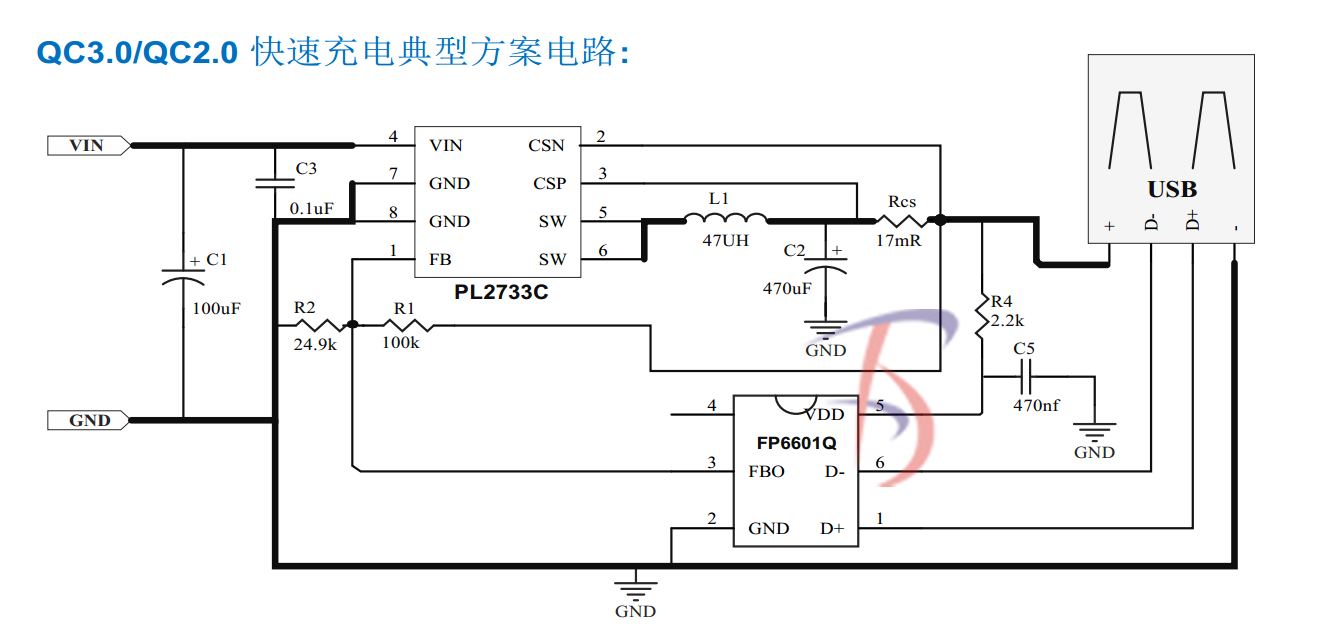

    1， PL2733C +FP6601Q组成 QC3.0/QC2.0 快速充电典型车充方案：

  输出： 18W（ 5V3A， 9V2A， 12V1.5A）

  支持： QC3.0， QC2.0， AFC， FCP， apple2.4A， BC1.2协议

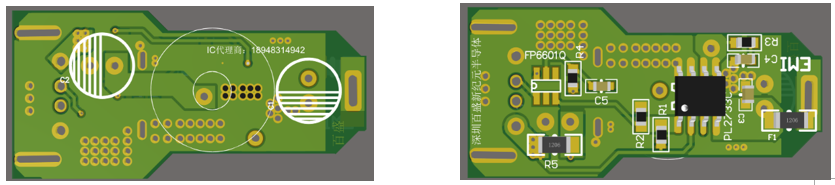

   PL2733C和 FP6601Q的 PCB正面            PL2733C和 FP6601Q的 PCB背面

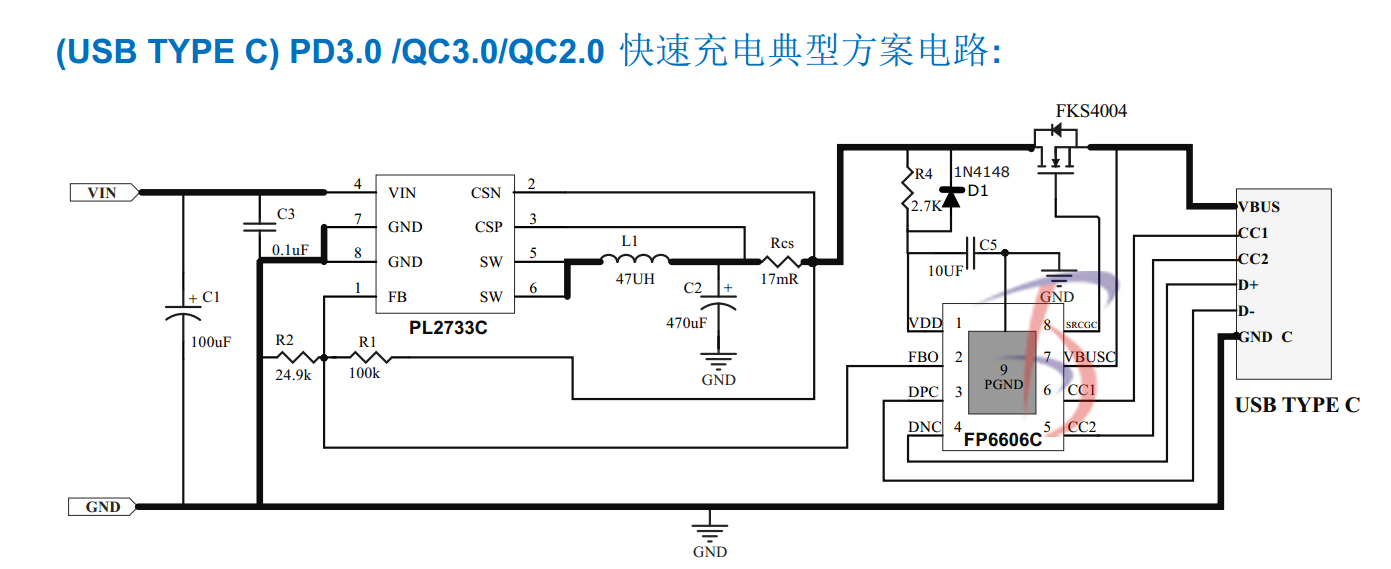

2， PL2733C +FP6606C组成 (USB TYPE C) PD3.0 /QC3.0 快速充电车充方案 :

输出： 18W （ 5V3A ， 9V2A ， 12V1.5A ）

支持： PD3.0 ， QC3.0 ， QC2.0 ， AFC ， FCP ， apple2.4A ， BC1.2 协议

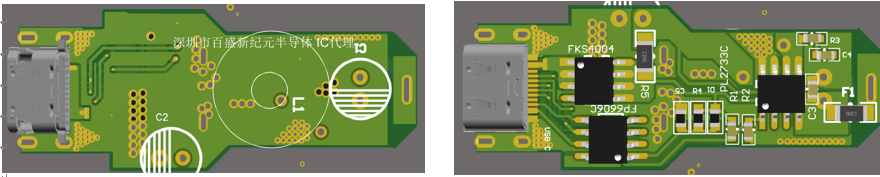

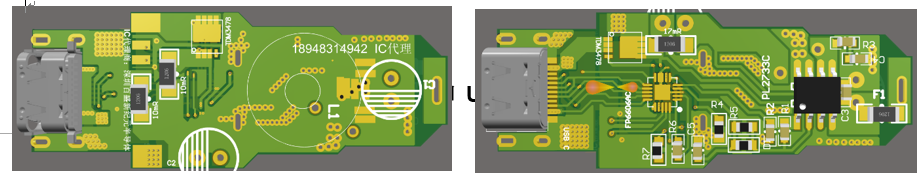

  PL2733C 和 FP6606C 的 PCB 正面            PL2733C 和 FP6606C 的 PCB 背面

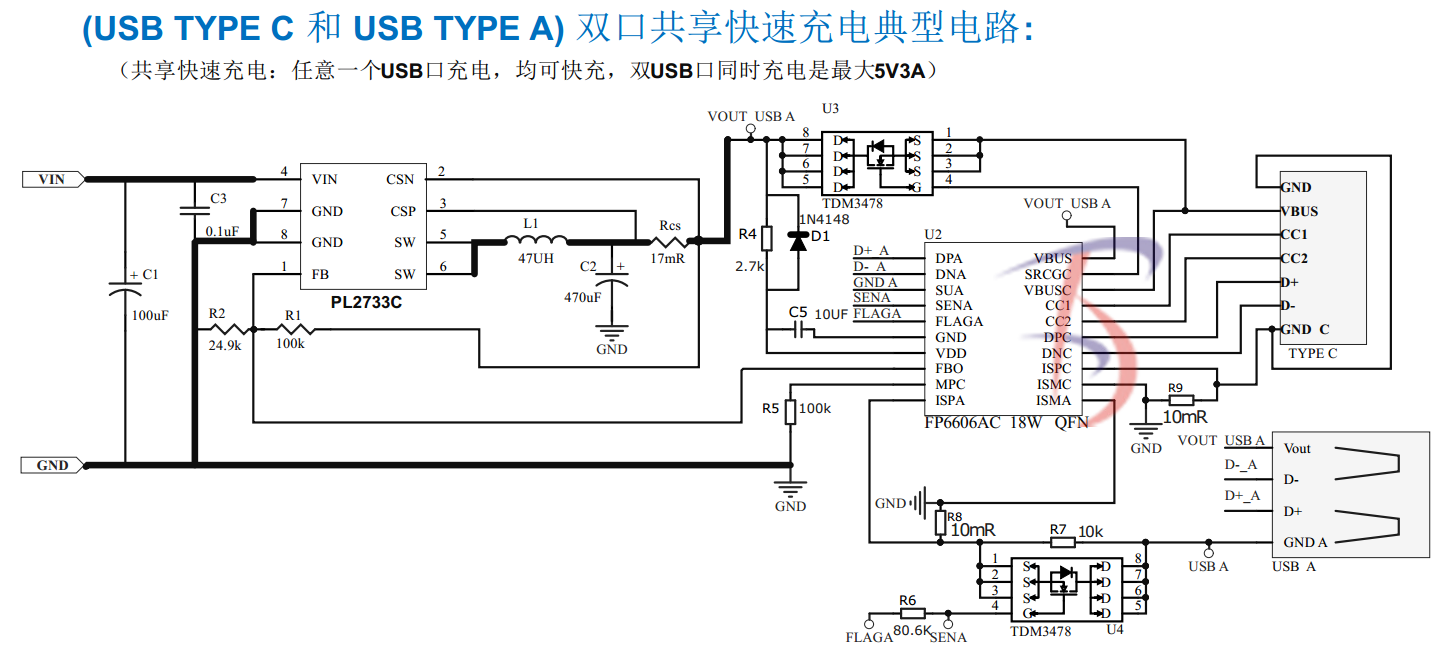

3 ,  PL2733C+FP6606AC 组成 (USBTYPE C 和 USB TYPE A) 双口车充电路 :

输出：任意一口充电时 18W （ 5V3A ， 9V2A ， 12V1.5A ），双口充电时 5V3A （ 15W ）

       支持： PD3.0 （ PD 属于 USB C 独有）， QC3.0 ， QC2.0 ， AFC ， FCP ， apple2.4A ， BC1.2 协议

2个板子组成，仅发C口部分，A口部分PCB无元件。

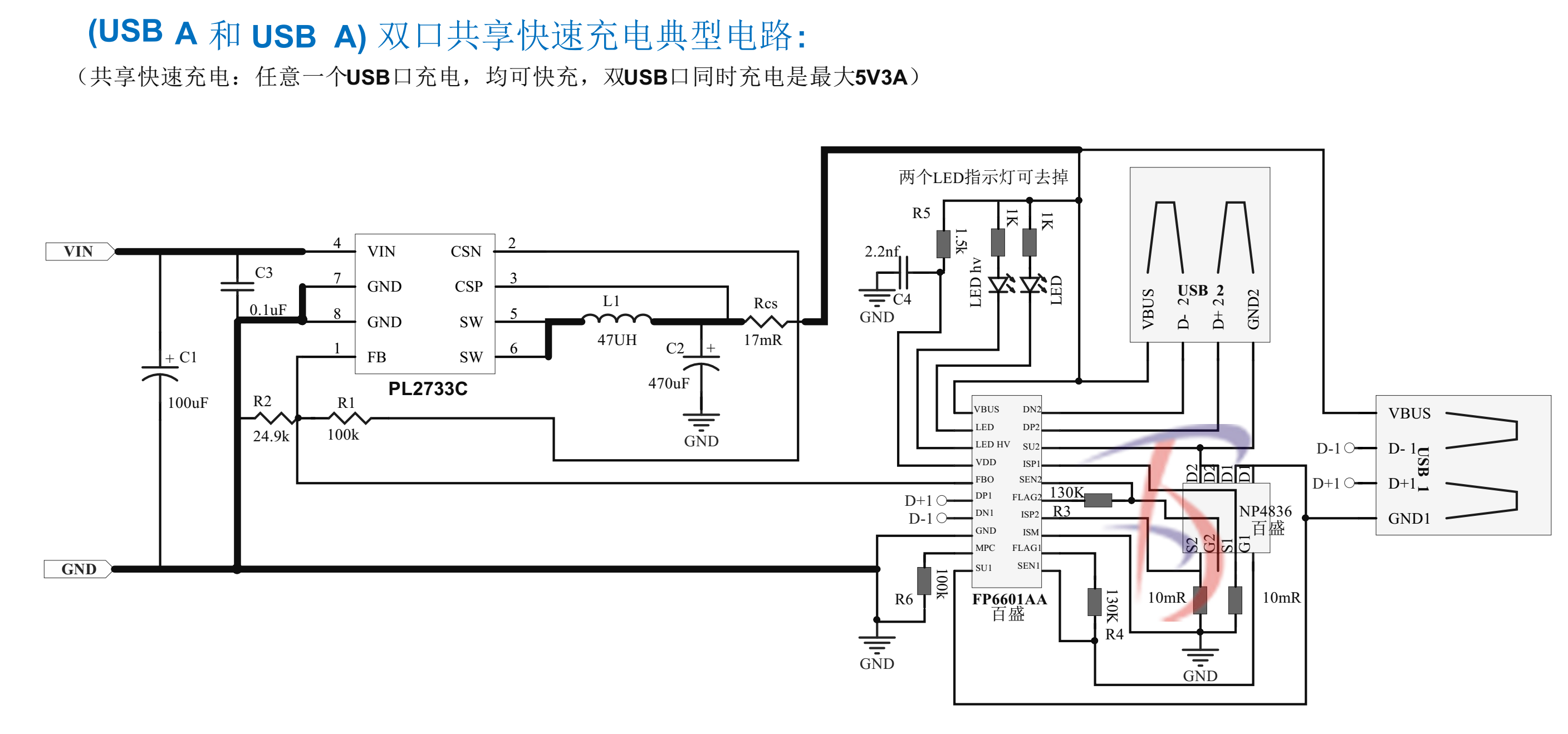

 4, PL2733C+FP6601AA 组成 (USBTYPE A 和 USB TYPE A) 双口车充电路 :

      输出：任意一口充电时 18W （ 5V3A ， 9V2A ， 12V1.5A ），双口充电时 5V3A （ 15W ）

      支持： QC3.0 ， QC2.0 ， AFC ， FCP ， apple2.4A ， BC1.2 协议

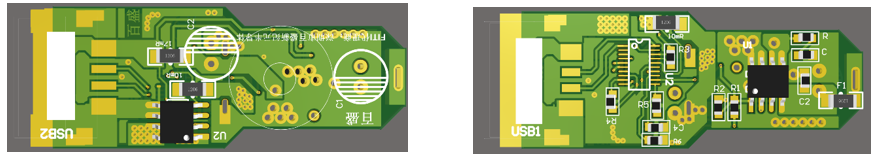

PL2733C和 FP6601AA的 PCB正面             PL2733C和 FP6601AA的 PCB背面
