代理NS6112车充2.4A芯片，NS6116车充3A同步整流，带短路保护

          NS6112可应用与2.4A车充充电器方案，NS6116可应用与3A车充充电器方案

        NS6112和NS6116  外围元件，PIN脚也是一样，可直接替换。



       NS6112 是支持高电压输入的同步降压电源管理芯片， 在 8~30V 的宽输入电压范围内可实现 2.6A 的连续电流输出。 通过调节 FB 端口的分压电阻，可以输出 1.8V 到 28V 的稳定电压。 NS6112 具有优秀的负载调整率和线电压调整率， 在全范围内不超过 ±3% 。 NS6112 采用电流模式的环路控制原理， 实现了快速的动态响应。 NS6112 工作开关频率为 130kHz ， 具有良好的 EMI 特性。

       NS6112 包含多重保护功能： 过温保护， 输出短路保护和输入欠压 / 过压保护等。 NS6112采用SOP8标准封装。



NS6112特性

 宽输入电压范围： 8V 至 30V
 宽输出电压范围： 1.8V 至 28V
 效率可高达 92%以上
 开关频率： 130kHz
 过热保护
 SOP-8 封装
 输出电流： 2.6A

  应用范围
 车载充电器 /适配器
 线性调节前置稳压器
 分布式供电系统
 电池充电器

        NS6116 是支持高电压输入的同步降压电源管 理芯片， 在 8~30V 的宽输入电压范围内可实现 3.1A 的连续电流输出。 通过调节 FB 端口的分压电阻， 可以输出 1.8V 到 28V 的稳定电压。 NS6116 具有优 秀的负载调整率和线电压调整率， 在全范围内不超 过 ±3% 。 NS6116 采用电流模式的环路控制原理， 实 现了快速的动态响应。 NS6116 工作开关频率为 130kHz ， 具有良好的 EMI 特性。
       NS6116 内置线电压补偿， 可通过调节 FB 端口 的分压电阻阻值来实现。 NS6116 不仅可实现单芯片 降压电源管理方案， 还可以与 QC2.0/ QC3.0 识别芯 片构成快速充电电源管理方案。 另外， 芯片包含多 重保护功能： 过温保护， 输出短路保护和输入欠压 / 过压保护等。 NS6116 采用 SOP8 的标准封装。



 NS6116 特性
  宽输入电压范围：  8V  至  30V
  宽输出电压范围：  1.8V  至  28V
  效率可高达  92% 以上
  开关频率：  130kHz
  过热保护
  SOP-8  封装
  输出电流：  3.1A

应用范围
  车载充电器 / 适配器
  线性调节前置稳压器
  分布式供电系统
  电池充电器

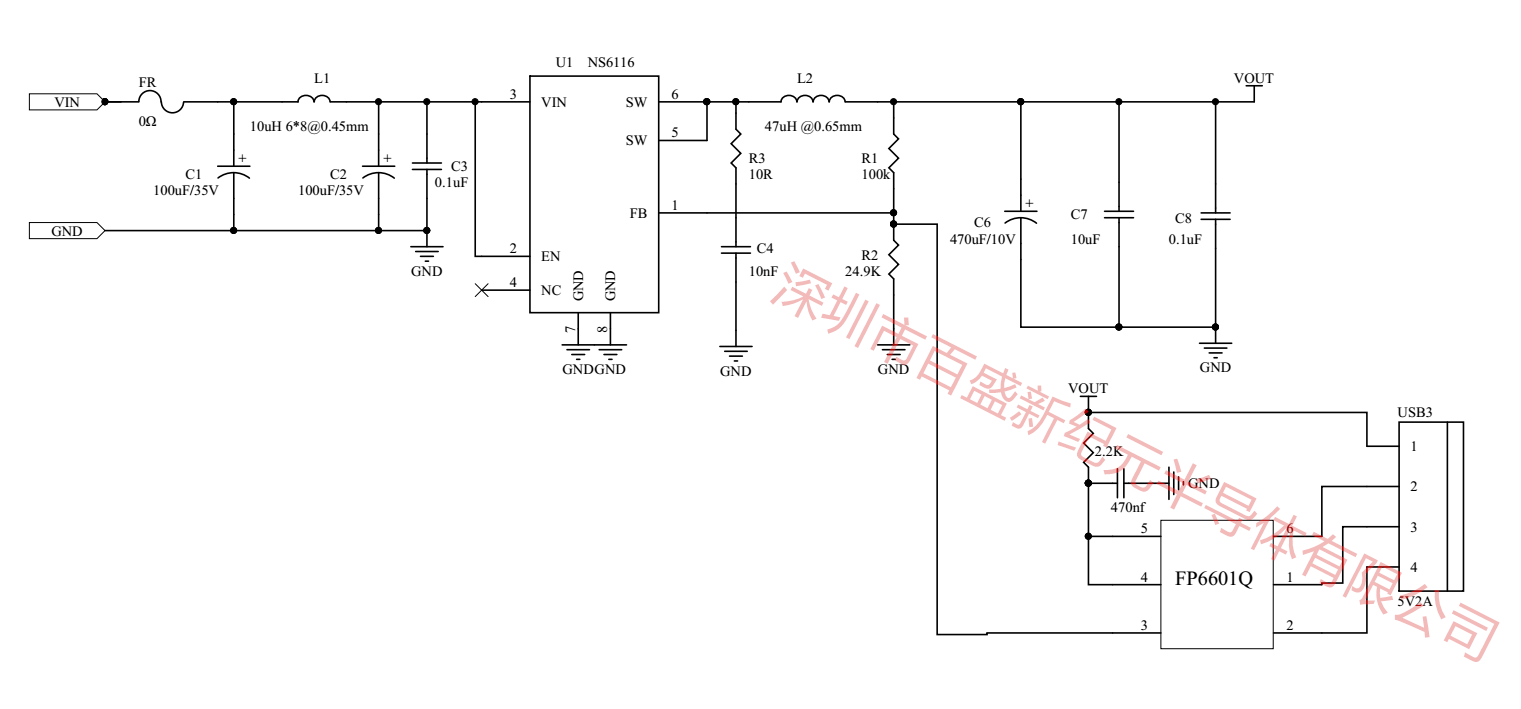

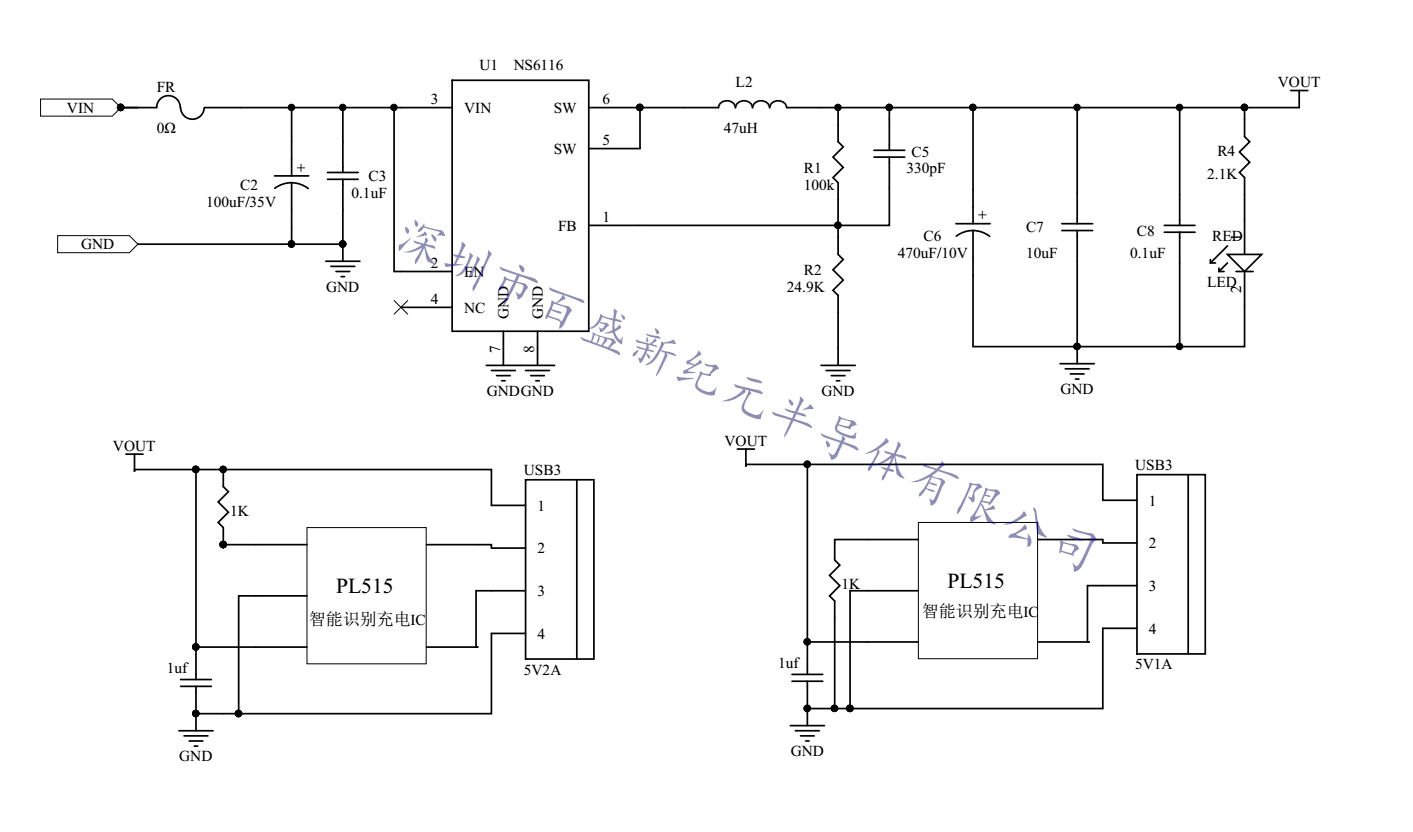

            NS6116双口过 EMI 车载充电器原理图，功能：智能识别5V手机全速充电（PL515）

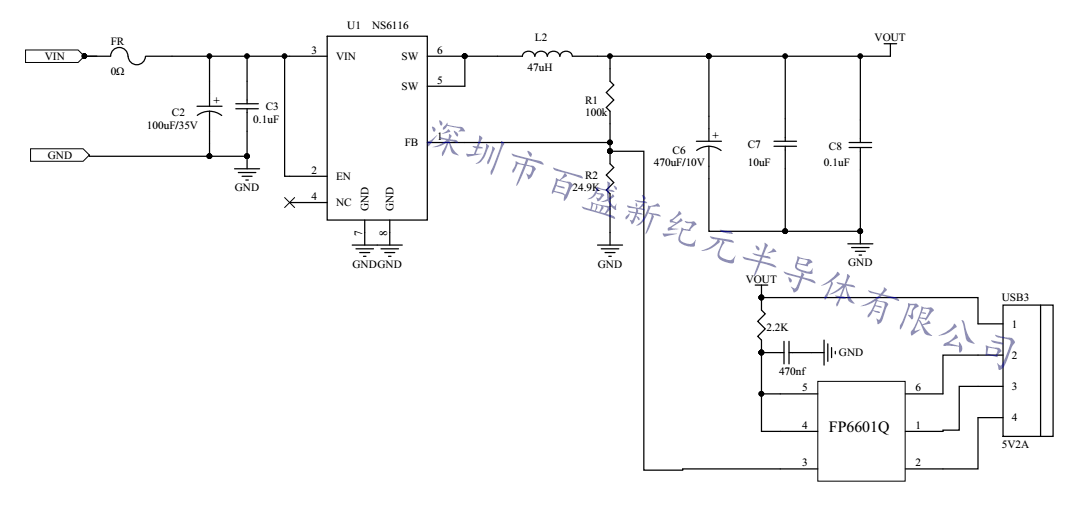

           NS6116单口QC3.0快充车充充电器原理图，功能：支持QC3.0，QC2.0，华为FCP，三星AFC快充
