EG3001是一款单通道高性价比的功率MOSFET管或大功率双极性晶体管门极或基极驱动专用芯片

EG3001 是一款单通道高性价比的功率 MOSFET 管或大功率双极性晶体管门极或基极驱动专用芯片，内部集成了输入逻辑信号处理电路、 SD 快速关断处理电路及大电流输出驱动电路，专用于电源转换器及电机控制器等的功率 MOSFET 管驱动器。 EG3001 电源电压范围宽 3V ～ 30V ，静态功耗低仅 2mA ，输出结构具有独立的源出电流 OUTD 端和吸入电流 OUTS 端引脚，可以用来独立地调节输入到 MOSFET 管 G 极的上升沿时间和下降沿时间。



芯片特点



源出峰值驱动电流达 1A 和吸入峰值驱动电流达 1.2A

宽电压输入范围： +3V-+30V

输入端 IN 可承受最高为 +30V 的输入电压

低输入供电电流：

逻辑 1 输入— 200uA （典型值）

逻辑 0 输入— 0uA （典型值）

独立的拉电流和灌电流输出结构可独立调节上升沿和下降沿时间

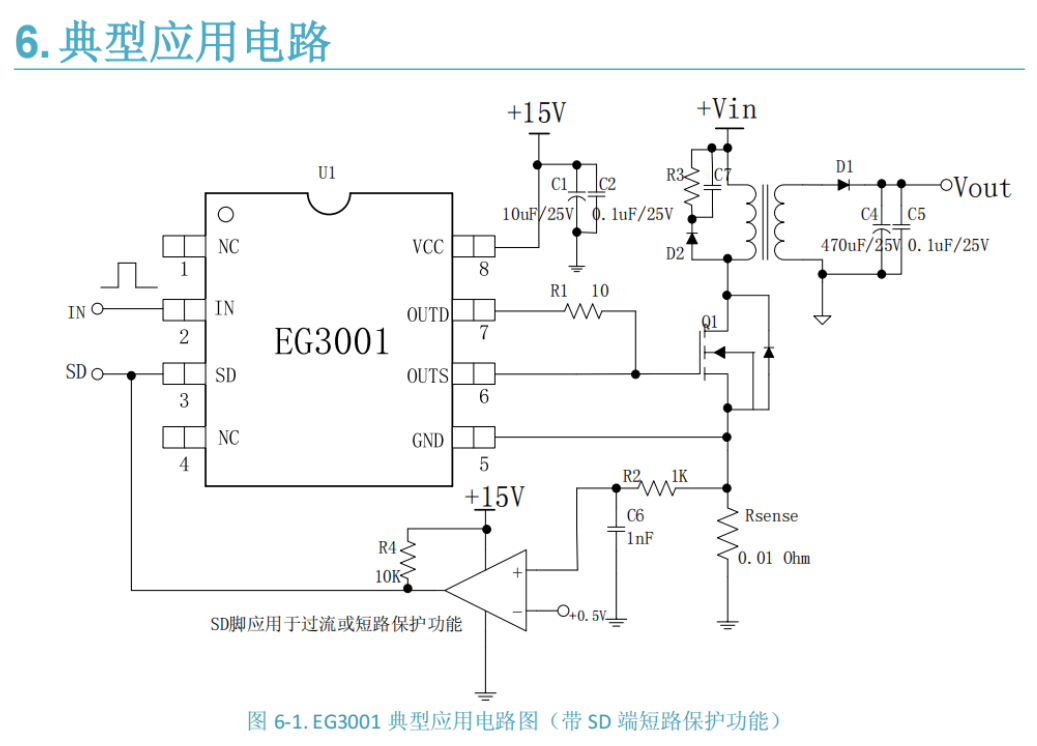

SD 引脚实现逐周关断控制，可用于短路或过流保护处理电路

封装形式： SOP-8

应用领域

电机驱动器

逆变器

步进电机驱动

DC/DC转换器驱动

大功率双极型晶体管

UPS不间断电源

Class - D功率放大器

开关电源

脉冲变压器驱动器

无刷风扇
