EG2808 LED手电筒专用IC：宽电压设计，多模式控制，高亮驱动新选择

芯片描述

EG2808是一款专用于LED手电筒设计的专用集成电路，采用最先进的控制技术和宽电压设计方案，工作电压可达2.5V～5.5V。EG2808具有全亮、半亮、快闪、慢闪和SOS等功能，两个引脚OPT1和OPT2提供四种不同的工作模式进行选择，四路独立输出信号LED1～LED4，可通外扩功率PMOS管，驱动3W或3W以上的LED灯应用。

芯片特点

• • 工作电压2.5V～5.5V

  • 工作电流：<150uA

  • 最大静态电流：10uA

  • 输出驱动能力：+/-100mA

  • OPT1和OPT2组成4种不同的工作模式，供不同应用场合使用

  • 具有全亮、半亮、快闪、慢闪和SOS等功能

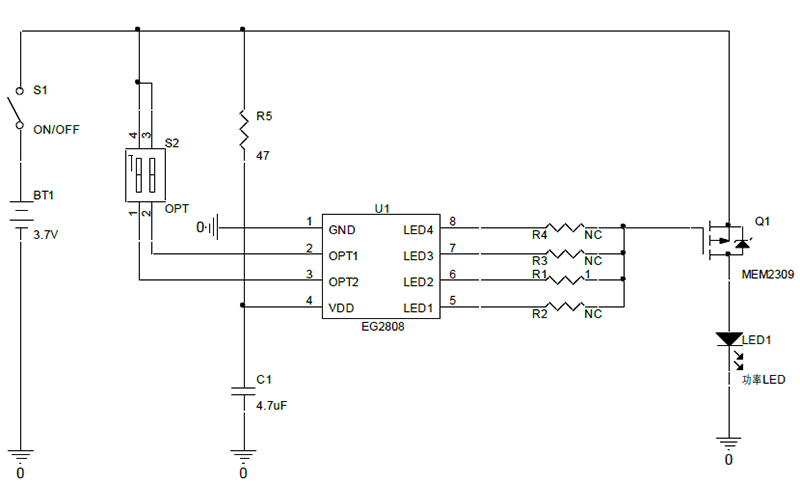

  • 可通过外扩功率PMOS管，驱动大功率LED手电筒及灯具

  • 四路LED输出信号，四路独立的状态输出模式

  • 封装型式：SOP8

应用领域

• 大功率强光LED手电筒

• LED探照灯

• LED矿灯

• LED灯具

•
