EG1163：高压大电流DC-DC电源管理芯片，集成多功能保护，支持高达600V输入

芯片描述

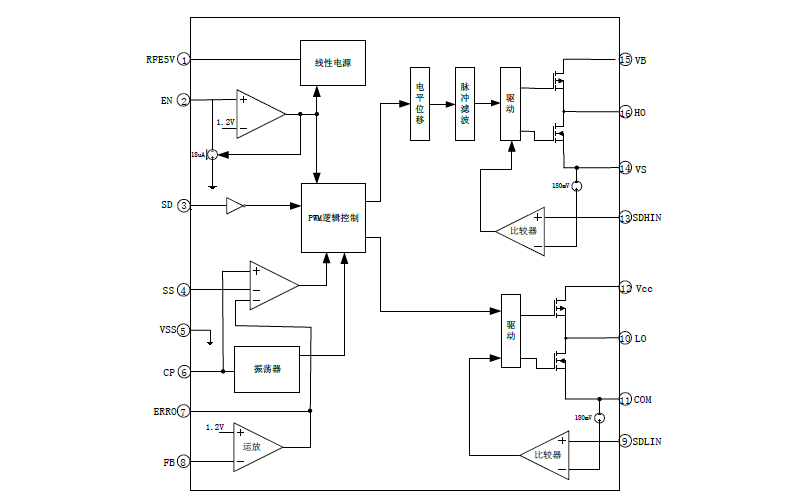

EG1163是一款高压大电流降压型DC-DC电源管理芯片，内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动等功能，非常适合高压大电流场合应用，配合外部高压MOS管最高能支持600V电源电压输入。

芯片特点

• • 同步续流方案，支持高压大电流方案。

  • 外接一个电容可设置工作频率（0-300KHz）

  • UVLO欠压锁定功能:

  • Vcc引脚端的开启电压16.5V-EG1163

  • Vcc引脚端的关闭电压8V-EG1163

  • Vcc引脚端的开启电压8.5V-EG1163S

  • Vcc引脚端的关闭电压7.5V-EG1163S

  • MOS管内阻逐周限流控制

  • 支持对蓄电池充电

  • 输出短路保护

  • 封装形式：SOP16

应用领域

• 电动摩托车转换器

• 电动自行车转换器

• 高压模拟/数字系统

• 工业控制系统

• 电信电源系统

• 以太网POE

• 便携式移动设备

• 逆变器系统
