概述与特点
CS3301是一个具备低噪声、恒定开关频率（
400KHz）的电容式电压倍增器。输入
2.5至
4.5V，产生恒定的
5V输出电压，最大输出电流能达到
250mA。较少的外部器件（仅有一只自举电容和
VIN以及
VOUT上的
2只旁路电容）使得
CS3301很适合应用于电池供电的小型设备。管教完全兼容
HX4004A/
HX4004/
LP3120。
本电路采用新的电荷泵架构，保证零负载情况下工作在恒定的开关频率，并同时减少输入和输出纹波。该电路具有热保护功能，能承受从
VOUT到
GND的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流。较高的开关频率，可以使用小型的陶瓷电容。低电流待机电流，小于
1uA
典型特性
l
固定输出电压
5V（±
4%）
l
输入范围：
2.5V～
5.0V
l
输出电流：最大
250mA
l
低噪声恒定频率工作
l
自动软启动降低浪涌电流
l
待机电流小于
1uA
l
短路保护
l
无电感器件
l
采用
6脚
SOT23封装
应用举例
l
白光
LED背光源
l
锂离子电池备份电源
l
3V
到
5V转换
l
智能卡阅读器
l
PCMCIA
本地
5V电源
典型应用原理图
.JPG)

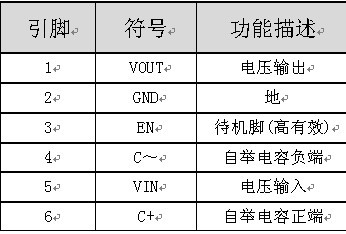

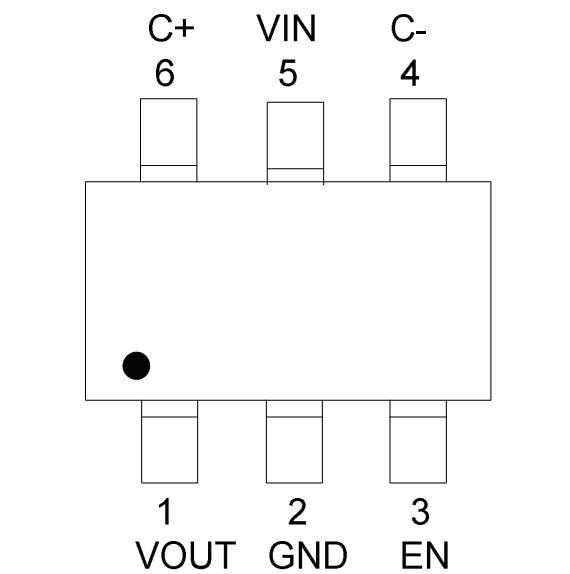

引出端功能
.JPG)
