HT4066(过压过流OVP保护芯片）

概述

HT4066是一颗过压保护IC，其内置125mΩ (TYP)大电流MOS，其可对低电压工作的系统 进行电压保护，最高+26VDC。 当VIN电压超过OVP值时，HT4066将关闭 MOS以关断VIN到VOUT的路径，从而保护负 载。 当OVLO接地时，HT4066自动设置为固定的 5.85V过压保护值。OVLO外接分压电阻时，可 设置4~10V的过压保护值。 当HT4063超过最大结温时，器件关闭。 该产品提供SOT23-6封装，支持-40℃到+85℃ 的环境温度。

特点

・输入电压范围：3V~26V

・开启延时时间：10ms (Typ.)

・OVP电压：固定5.85V(Typ.)，或外部可调

・60ns快速OVP响应时间

・内置MOS RDS(ON) 125mΩ

・欠压保护和过温关断保护

・SOT23-6封装

应用

・GPS  ・TWS, 音箱 ・智能手机 ・数字摄像机   ・平板，MID, PAD ・外围设备   ・充电宝

管脚排列及定义

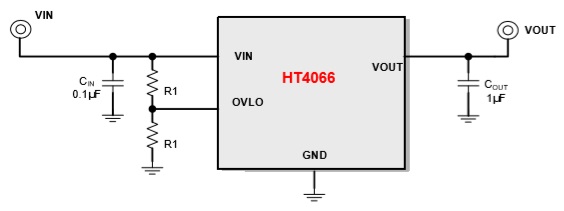

典型应用原理图
