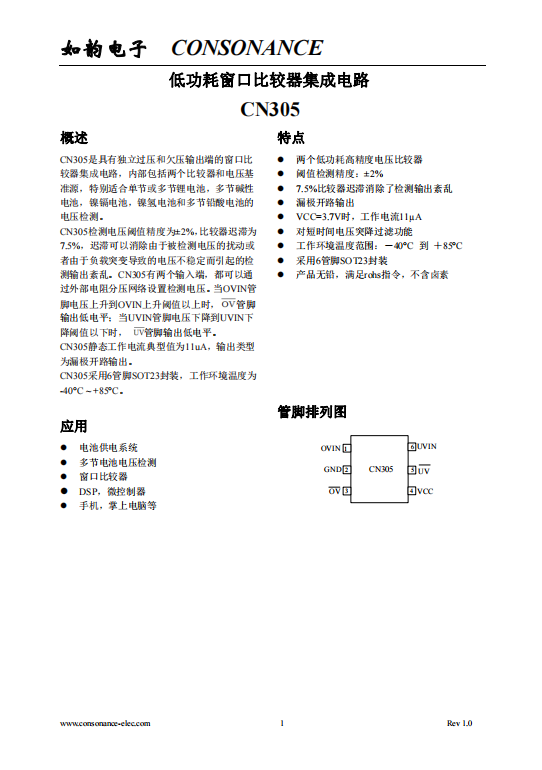

CN305 具有独立过压和欠压输出端的窗口比较器集成电路

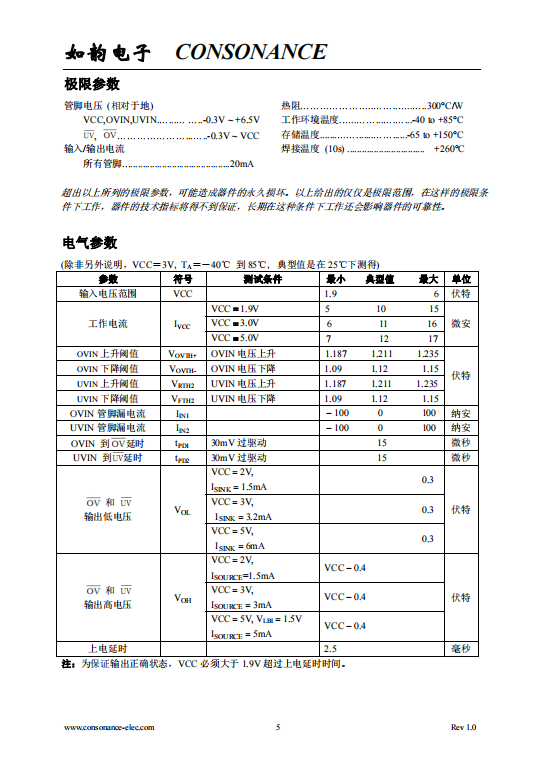

产品参数

主要功能：具有独立过压和欠压输出端的窗口比较器集成电路

输出电压范围：1.9V-6V

输入电压范围：1.9V-6V

工作电流：11uA（VCC=3.7V）

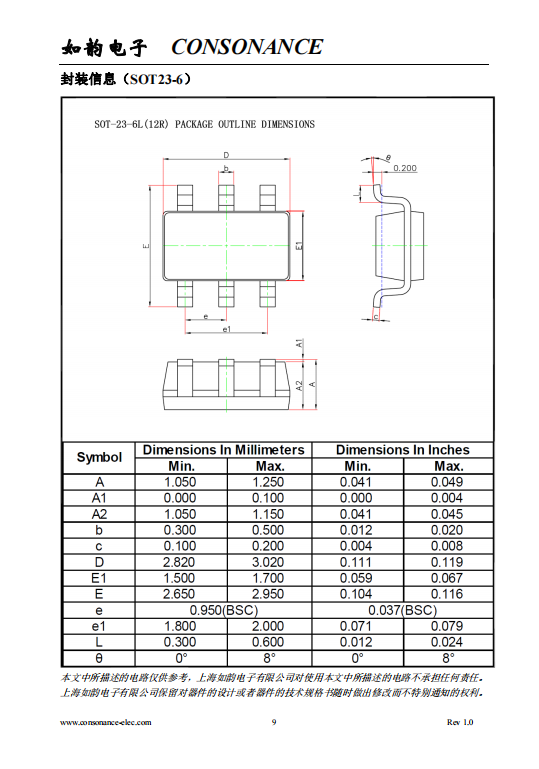

封装形式：SOT23-6

检测阈值：上升：1.211V；下降：1.12V

阈值精度：±2%

迟滞：7.5%

延时：15us

概述

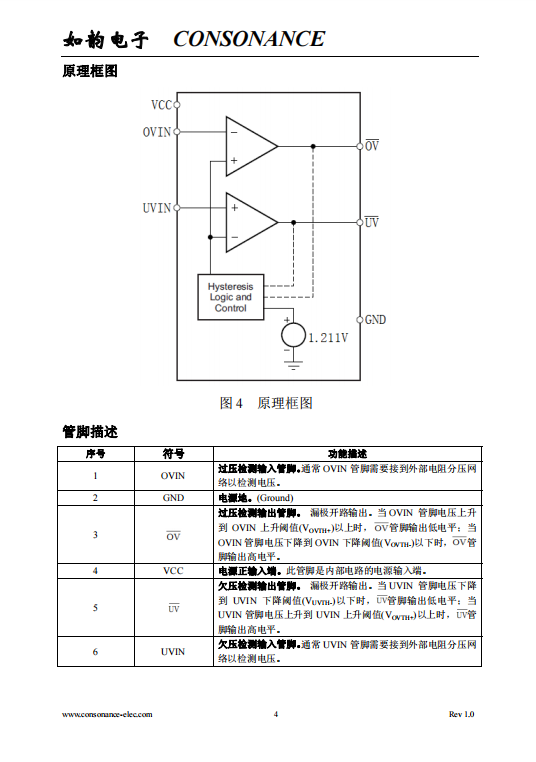

CN305 是具有独立过压和欠压输出端的窗口比较器集成电路，内部包括两个比较器和电压基准源，特别适合单节或多节锂电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池的电压检测。

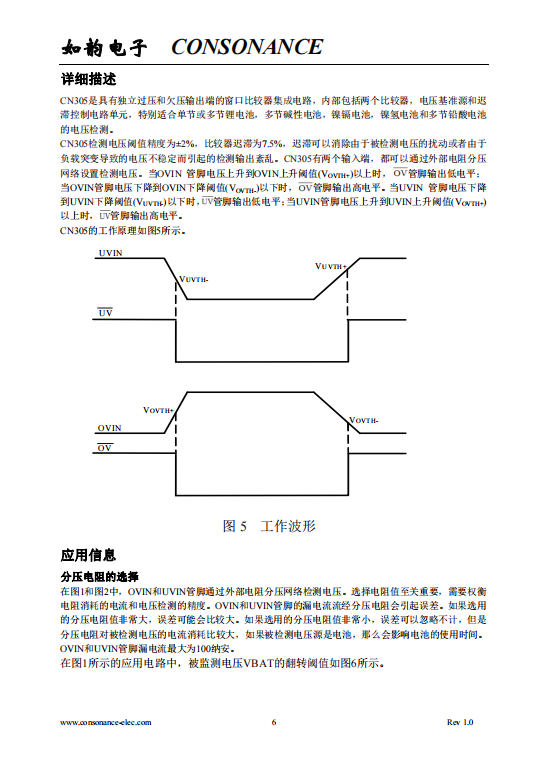

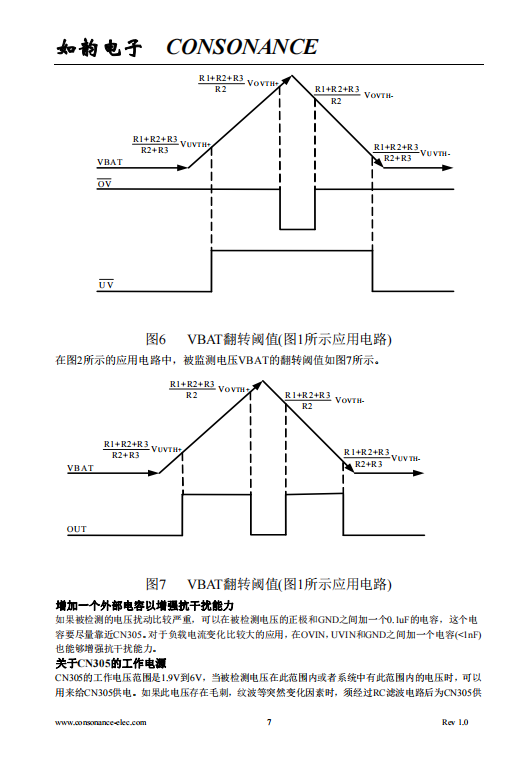

CN305 检测电压阈值精度为± 2% ，比较器迟滞为 7.5% ，迟滞可以消除由于被检测电压的扰动或者由于负载突变导致的电压不稳定而引起的检测输出紊乱。 CN305 有两个输入端，都可以通过外部电阻分压网络设置检测电压。当 OVIN 管脚电压上升到 OVIN 上升阈值以上时， 管脚输出低电平； 当 UVIN 管脚电压下降到 UVIN 下降阈值以下时，  管脚输出低电平。

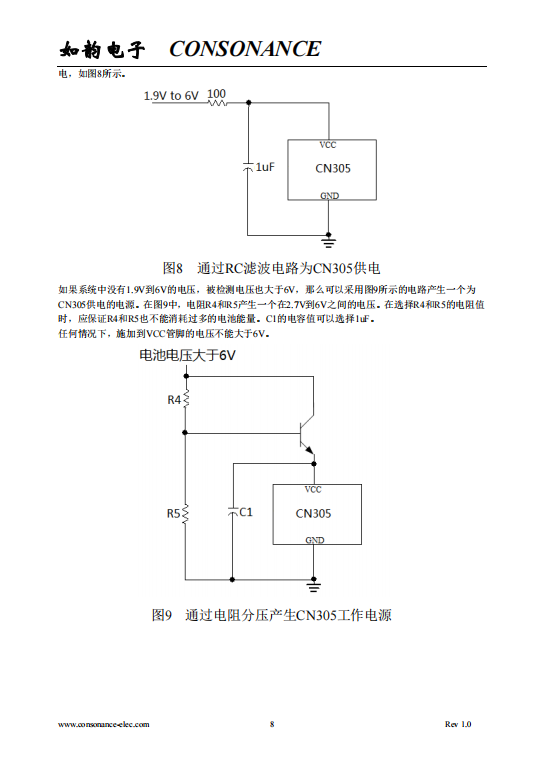

CN305 静态工作电流典型值为 11uA ，输出类型为漏极开路输出。

CN305 采用 6 管脚 SOT23 封装，工作环境温度为 -40°C  ~ +85°C 。



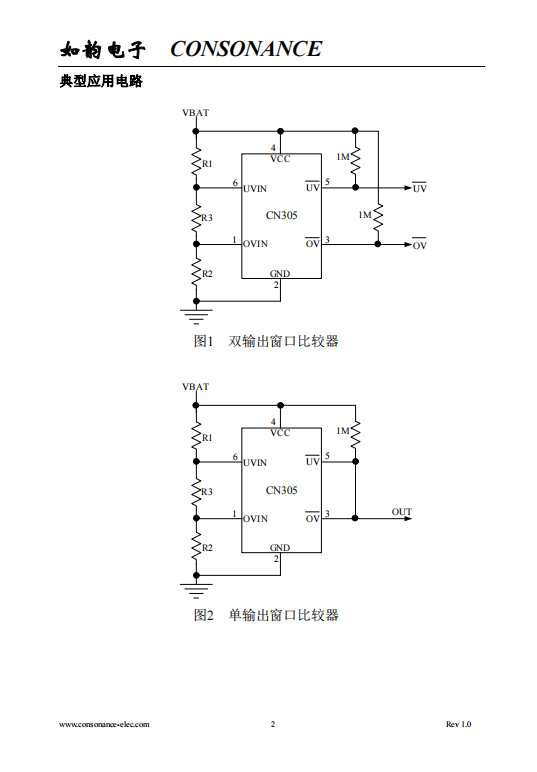

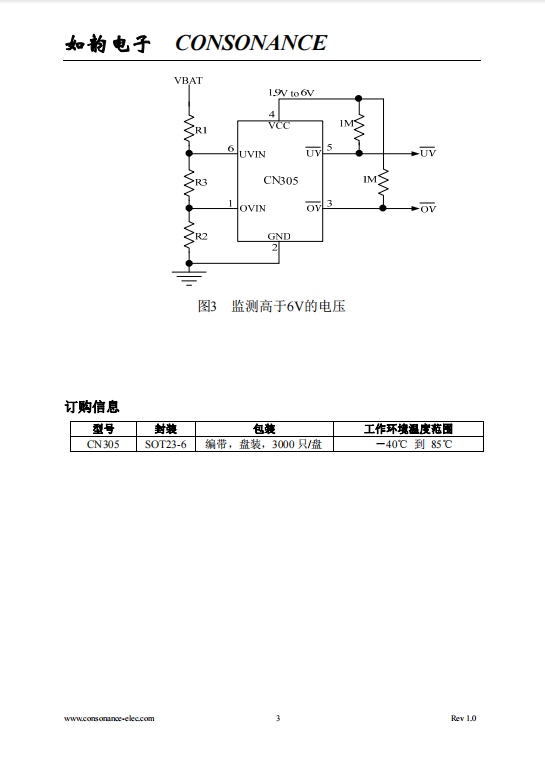

应用

l    电池供电系统

l    多节电池电压检测

l    窗口比较器

l    DSP ，微控制器

l    手机，掌上电脑等

特点

l    两个低功耗高精度电压比较器

l    阈值检测精度：±2%

l    7.5% 比较器迟滞消除了检测输出紊乱

l    漏极开路输出

l    V CC =3.7V 时，工作电流 11µA

l    对短时间电压突降过滤功能

l    工作环境温度范围： － 40°C  到  ＋ 85°C

l    采用 6 管脚 SOT23 封装

l    产品无铅，满足 rohs 指令，不含卤素
