CN2626 1安培低压差线性电压调制集成电路

产品参数

主要功能：1安培低压差线性电压调制集成电路

工作模式：线性

输出电压范围：3.3V

输入电压范围：2.7V-6V

最大输出电流：1A

工作电流：410uA

热调制：是

封装形式：eSOP8

芯片使能：是

内置功率管：是

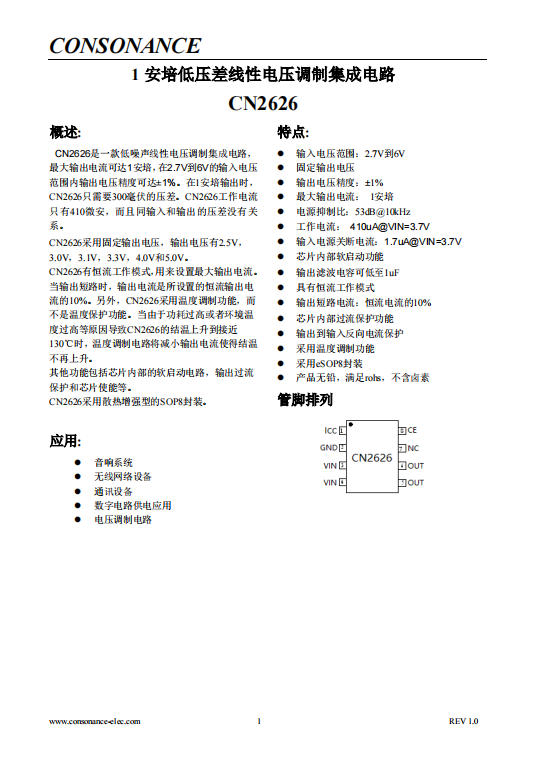

概述 :

  CN2626 是一款低噪声线性电压调制集成电路，最大输出电流可达 1 安培，在 2.7V 到 6V 的输入电压范围内输出电压精度可达 ± 1% 。 在 1 安培输出时， CN2626 只需要 300 毫伏的压差。 CN2626 工作电流只有 410 微安，而且同输入和输出的压差没有关系。

CN2626 采用固定输出电压，输出电压有 2.5V ， 3.0V ， 3.1V ， 3.3V ， 4.0V 和 5.0V 。

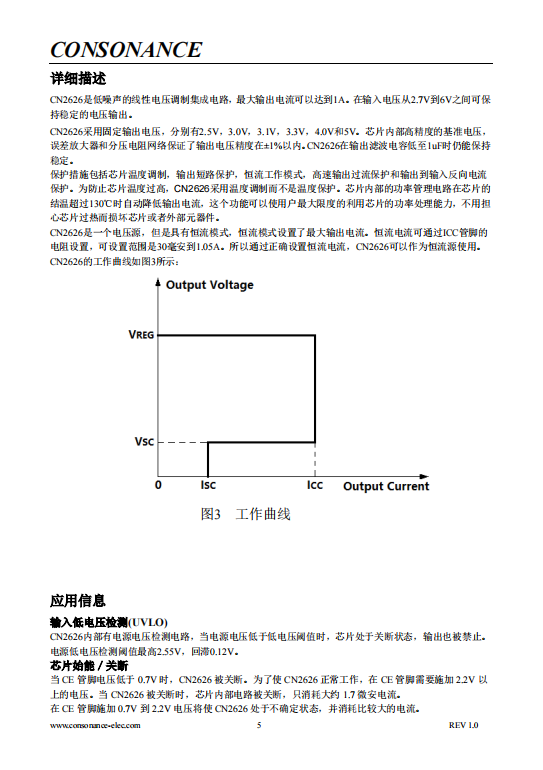

CN2626 有恒流工作模式，用来设置最大输出电流。当输出短路时，输出电流是所设置的恒流输出电流的 10% 。另外， CN2626 采用温度调制功能，而不是温度保护功能。当由于功耗过高或者环境温度过高等原因导致 CN2626 的结温上升到接近 130 ℃ 时，温度调制电路将减小输出电流使得结温不再上升。

其他功能包括芯片内部的软启动电路，输出过流保护和芯片使能等。

CN2626 采用散热增强型的 SOP8 封装。



应用 :

l    音响系统

l    无线网络设备

l    通讯设备

l    数字电路供电应用

l    电压调制电路

特点 :

l    输入电压范围： 2.7V 到 6V

l    固定输出电压

l    输出电压精度： ± 1%

l    最大输出电流：  1 安培

l    电源抑制比： 53dB@ 10kHz

l    工作电流：  410uA@VIN=3.7V

l    输入电源关断电流： 1.7uA@VIN=3.7V

l    芯片内部软启动功能

l    输出滤波电容可低至 1uF

l    具有恒流工作模式

l    输出短路电流：恒流电流的 10%

l    芯片内部过流保护功能

l    输出到输入反向电流保护

l    采用温度调制功能

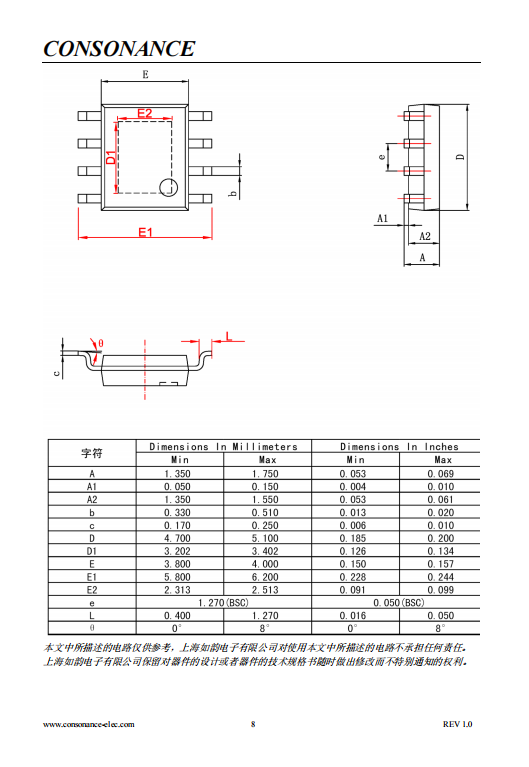

l    采用 eSOP8 封装

l    产品无铅，满足 rohs ，不含卤素
