CN2628 可用太阳能供电5伏特低压差电压调制集成电路

产品参数

主要功能：可用太阳能供电5伏特低压差电压调制集成电路

工作模式：线性

输出电压范围：5V

输入电压范围：5.5V-7V

最大输出电流：1A

工作电流：520uA

太阳能供电：是

热调制：是

封装形式：eSOP8

芯片使能：是

内置功率管：是

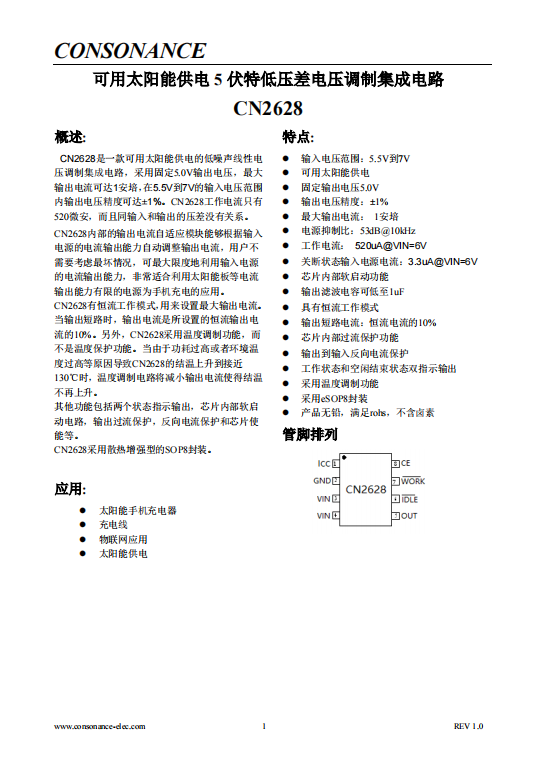

概述 :

  CN2628 是一款可用太阳能供电的低噪声线性电压调制集成电路， 采用固定 5.0V 输出电压， 最大输出电流可达 1 安培，在 5.5V 到 7V 的输入电压范围内输出电压精度可达 ± 1% 。 CN2628 工作电流只有 520 微安，而且同输入和输出的压差没有关系。

CN2628 内部的输出电流自适应模块能够根据输入电源的电流输出能力自动调整输出电流，用户不需要考虑最坏情况，可最大限度地利用输入电源的电流输出能力，非常适合利用太阳能板等电流输出能力有限的电源为手机充电的应用。

CN2628 有恒流工作模式，用来设置最大输出电流。当输出短路时，输出电流是所设置的恒流输出电流的 10% 。另外， CN2628 采用温度调制功能，而不是温度保护功能。当由于功耗过高或者环境温度过高等原因导致 CN2628 的结温上升到接近 130 ℃ 时，温度调制电路将减小输出电流使得结温不再上升。

其他功能包括两个状态指示输出，芯片内部软启动电路，输出过流保护，反向电流保护和芯片使能等。

CN2628 采用散热增强型的 SOP8 封装。



应用 :

l    太阳能手机充电器

l    充电线

l    物联网应用

l    太阳能供电

特点 :

l    输入电压范围： 5.5V 到 7V

l    可用太阳能供电

l    固定输出电压 5.0V

l    输出电压精度： ± 1%

l    最大输出电流：  1 安培

l    电源抑制比： 53dB@ 10kHz

l    工作电流：  520uA@VIN=6V

l    关断状态输入电源电流： 3.3uA@VIN=6V

l    芯片内部软启动功能

l    输出滤波电容可低至 1uF

l    具有恒流工作模式

l    输出短路电流：恒流电流的 10%

l    芯片内部过流保护功能

l    输出到输入反向电流保护

l    工作状态和空闲结束状态双指示输出

l    采用温度调制功能

l    采用 eSOP8 封装

l    产品无铅，满足 rohs ，不含卤素
