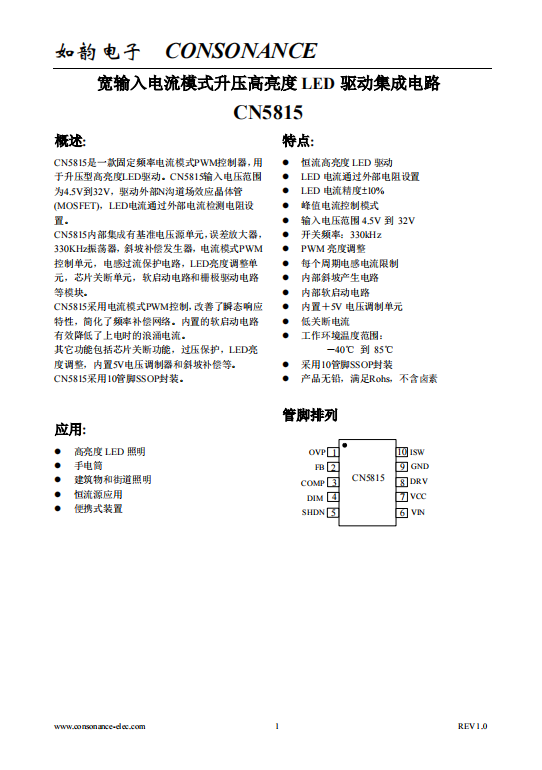

CN5815 宽输入电流模式升压高亮度LED驱动集成电路

概述 :

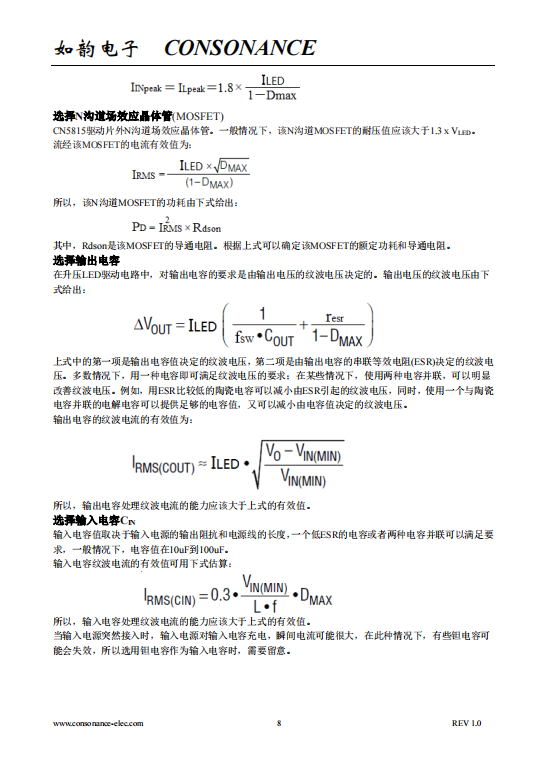

CN5815是一款固定频率电流模式PWM控制器，用于升压型高亮度LED驱动。CN5815输入电压范围为4.5V到32V，驱动外部N沟道场效应晶体管(MOSFET)，LED电流通过外部电流检测电阻设置。

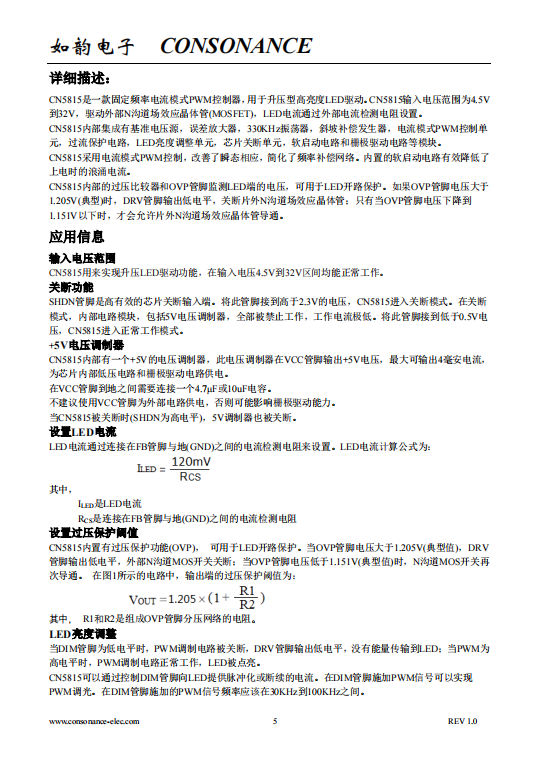

CN5815内部集成有基准电压源单元，误差放大器，330KHz振荡器，斜坡补偿发生器，电流模式PWM控制单元，电感过流保护电路，LED亮度调整单元，芯片关断单元，软启动电路和栅极驱动电路等模块。

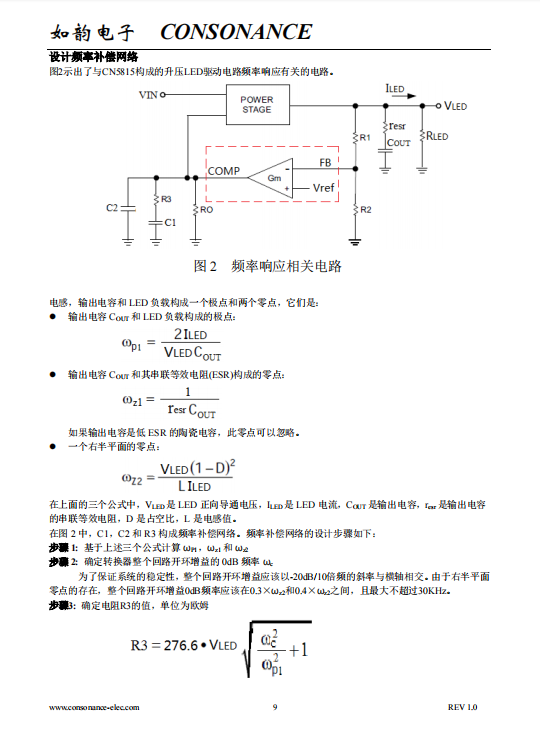

CN5815采用电流模式PWM控制，改善了瞬态响应特性，简化了频率补偿网络。内置的软启动电路有效降低了上电时的浪涌电流。

其它功能包括芯片关断功能，过压保护，LED亮度调整，内置5V电压调制器和斜坡补偿等。

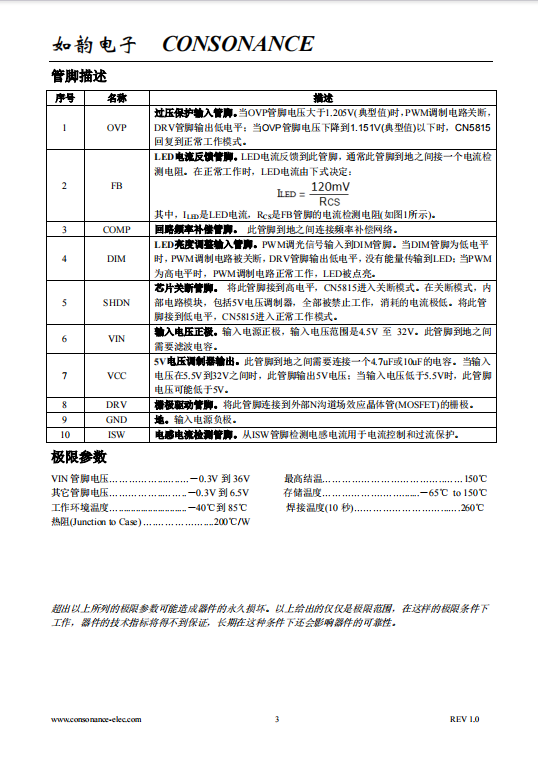

CN5815采用10管脚SSOP封装。

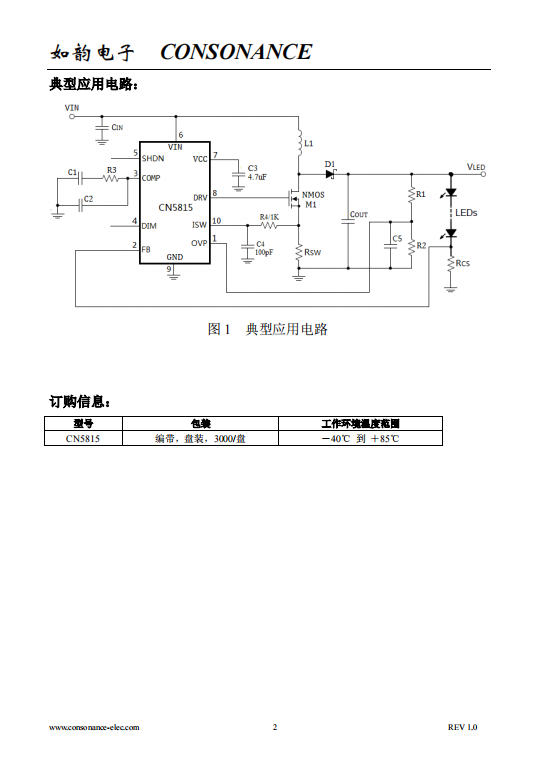

应用 :

l  高亮度LED照明

l  手电筒

l  建筑物和街道照明

l  恒流源应用

l  便携式装置



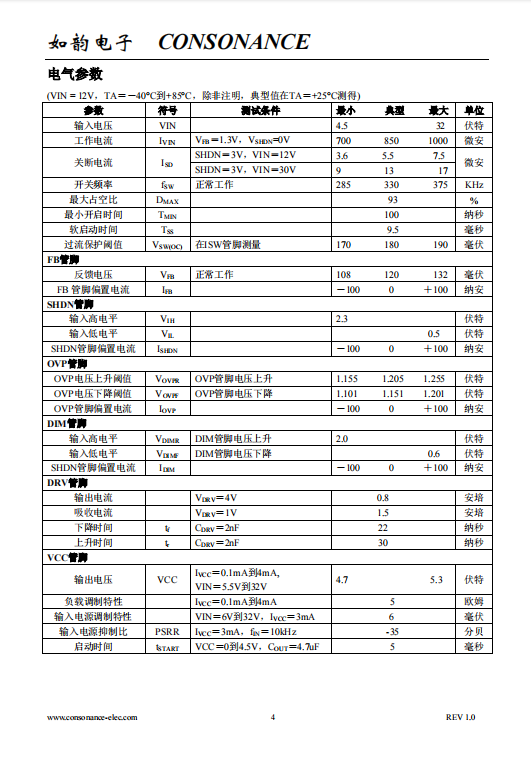

特点 :

l  恒流高亮度LED驱动

l  LED电流通过外部电阻设置

l  LED电流精度±10%

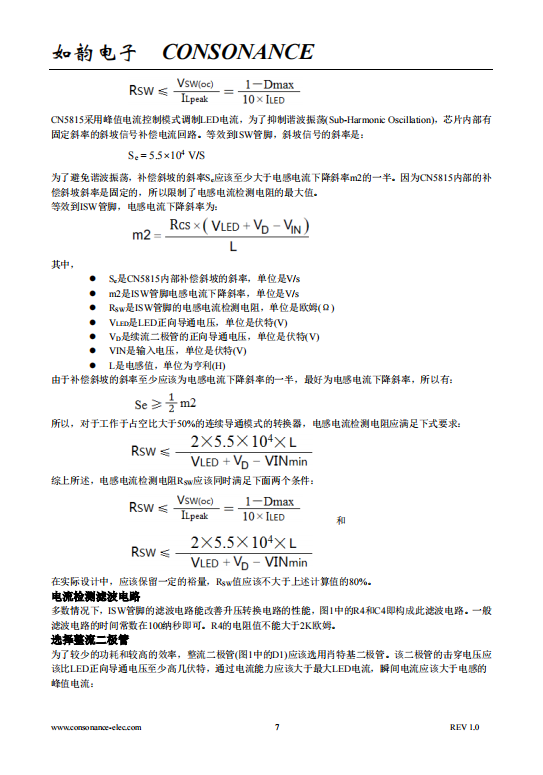

l  峰值电流控制模式

l  输入电压范围4.5V到 32V

l  开关频率：330kHz

l  PWM亮度调整

l  每个周期电感电流限制

l  内部斜坡产生电路

l  内部软启动电路

l  内置＋5V电压调制单元

l  低关断电流

l  工作环境温度范围：
     －40℃ 到 85℃

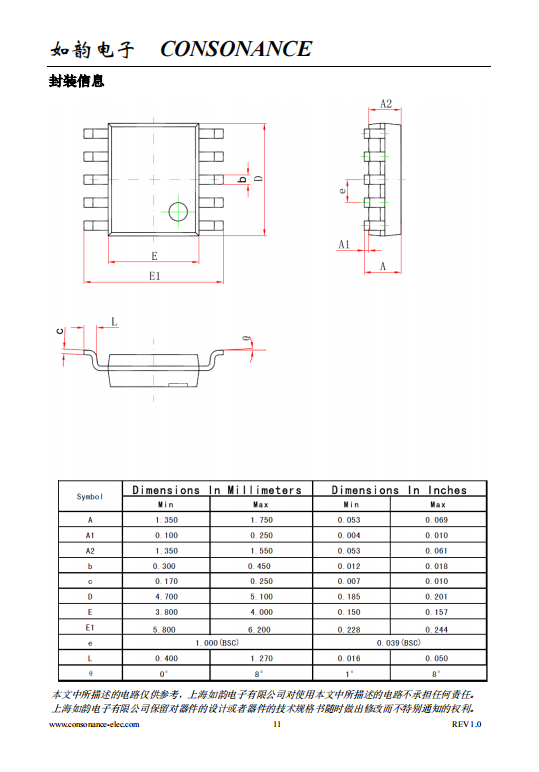

l  采用10管脚SSOP封装

l  产品无铅，满足Rohs，不含卤素
