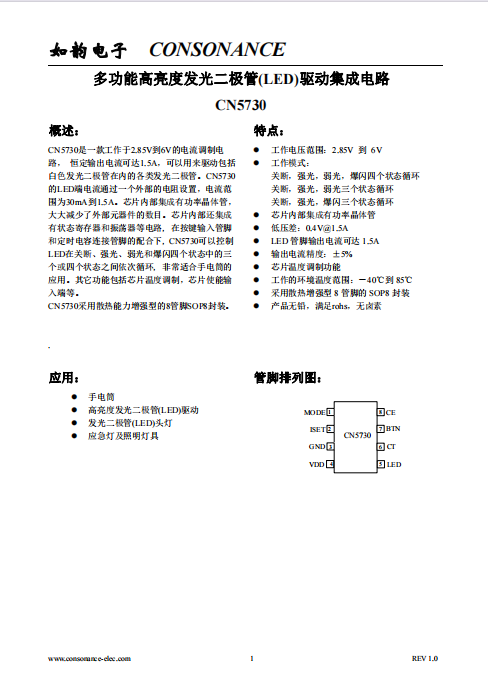

CN5730 多功能高亮度发光二极管(LED)驱动集成电路

概述：

CN5730是一款工作于2.85V到6V的电流调制电路， 恒定输出电流可达1.5A，可以用来驱动包括白色发光二极管在内的各类发光二极管。CN5730的LED端电流通过一个外部的电阻设置，电流范围为30mA到1.5A。芯片内部集成有功率晶体管，大大减少了外部元器件的数目。芯片内部还集成有状态寄存器和振荡器等电路, 在按键输入管脚和定时电容连接管脚的配合下, CN5730可以控制LED在关断、强光、弱光和爆闪四个状态中的三个或四个状态之间依次循环, 非常适合手电筒的应用。其它功能包括芯片温度调制，芯片使能输入端等。

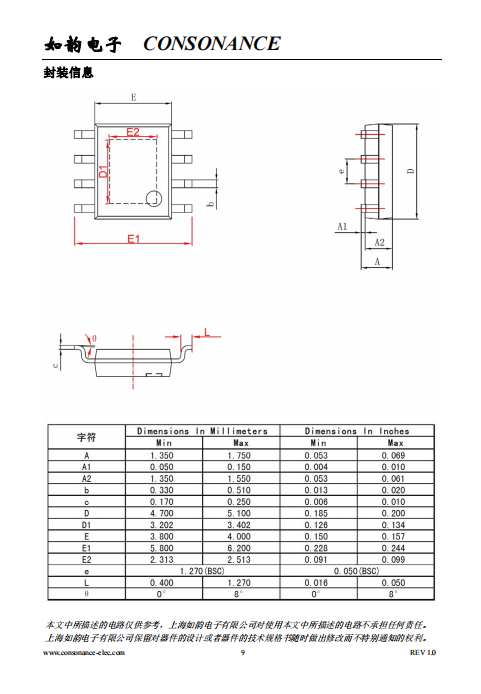

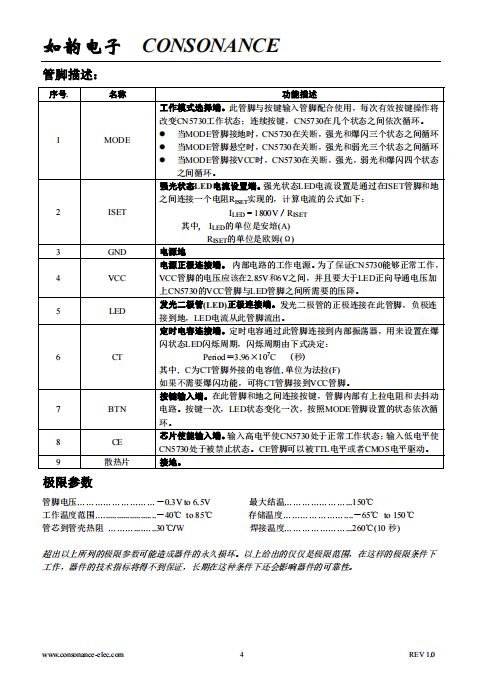

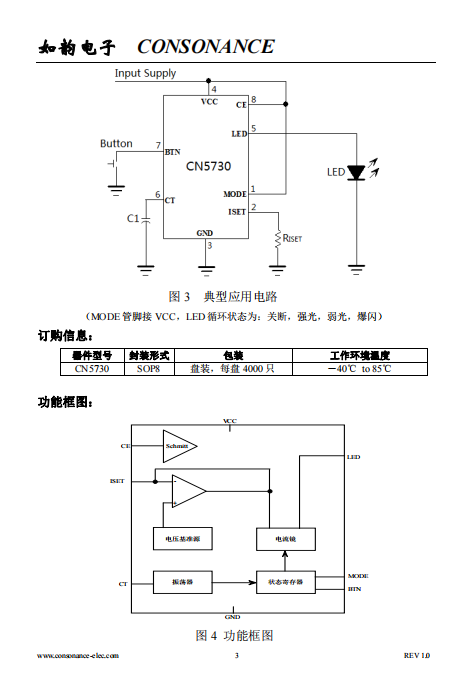

CN5730采用散热能力增强型的8管脚SOP8封装。

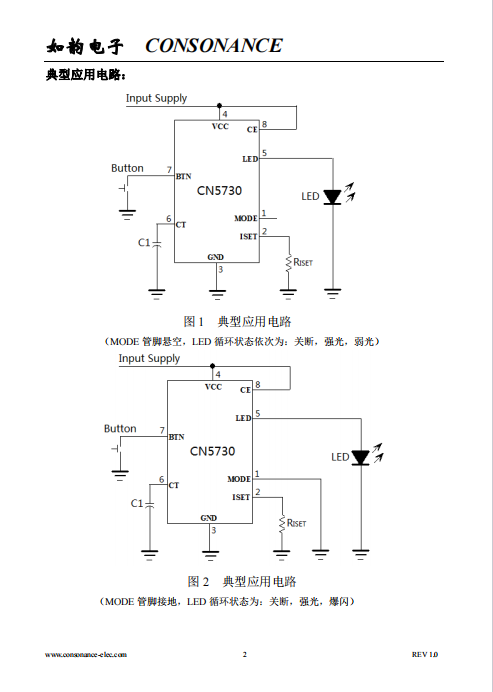

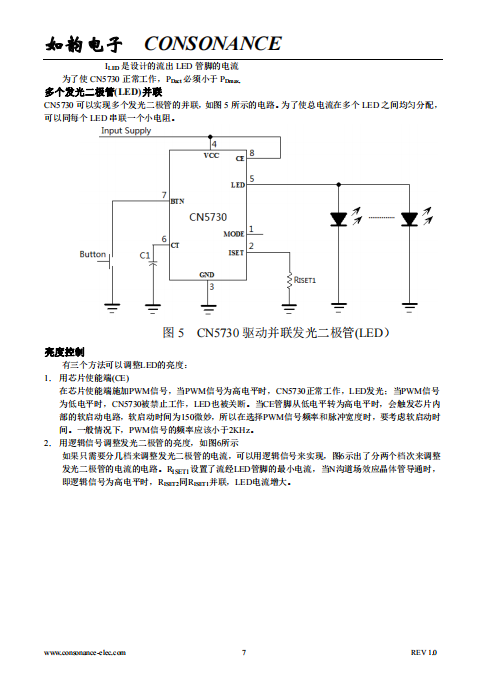

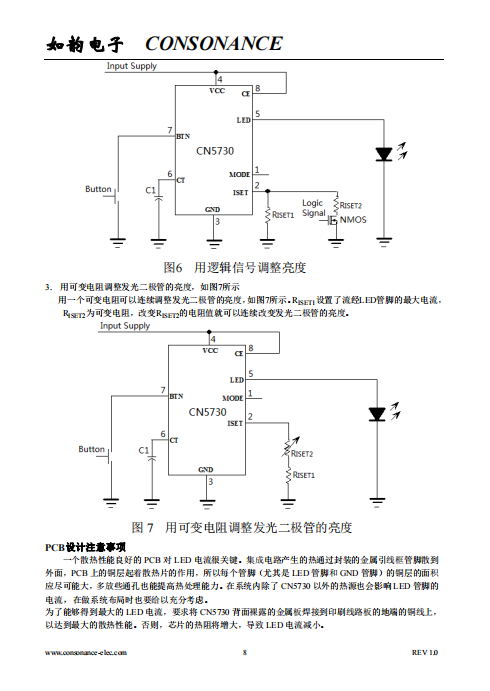

应用：

l  手电筒

l  高亮度发光二极管(LED)驱动

l  发光二极管(LED)头灯

l  应急灯及照明灯具

特点：

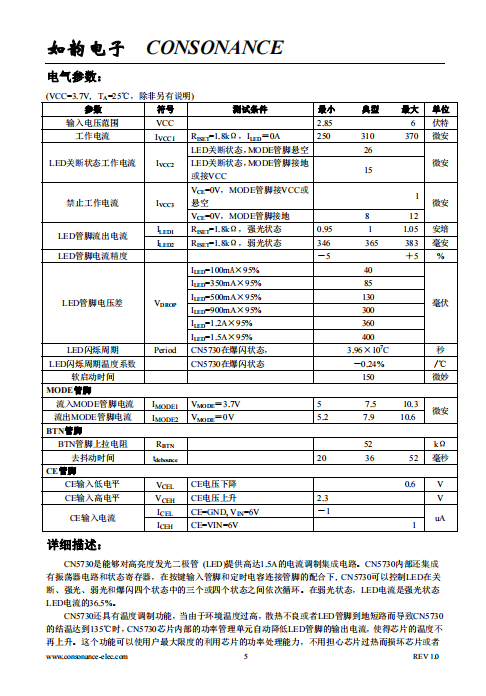

l  工作电压范围：2.85V 到 6V

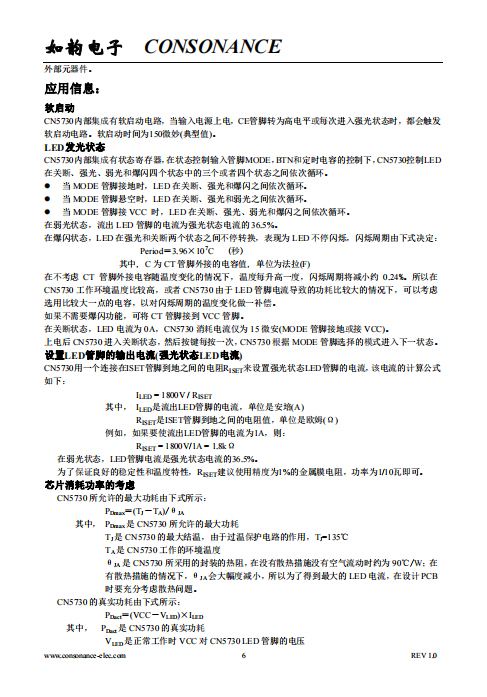

l  工作模式：

关断，强光，弱光，爆闪四个状态循环

关断，强光，弱光三个状态循环

关断，强光，爆闪三个状态循环

l  芯片内部集成有功率晶体管

l  低压差：0.4V@1.5A

l  LED管脚输出电流可达1.5A

l  输出电流精度：±5%

l  芯片温度调制功能

l  工作的环境温度范围：－40℃到85℃

l  采用散热增强型8管脚的SOP8封装

l  产品无铅，满足rohs，无卤素
