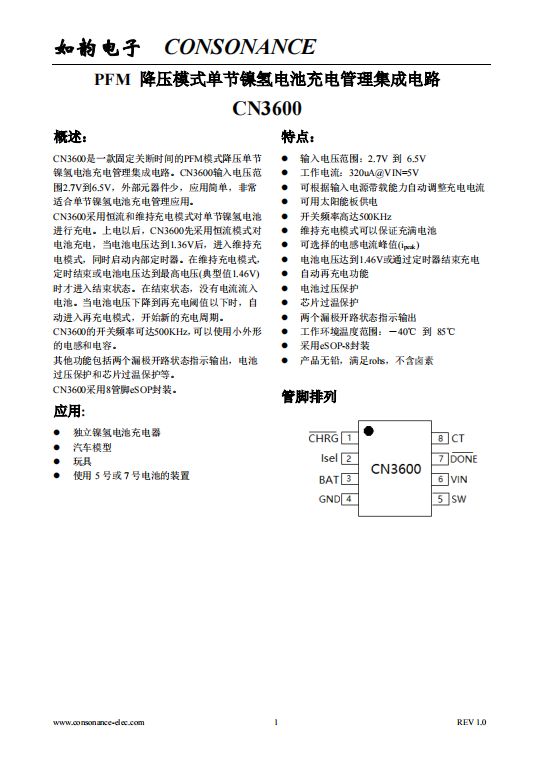

CN3600 PFM 降压模式单节镍氢电池充电管理集成电路

概述：

CN3600 是一款固定关断时间的 PFM 模式降压单节镍氢电池充电管理集成电路。 CN3600 输入电压范围 2.7V 到 6.5V ，外部元器件少，应用简单，非常适合单节镍氢电池充电管理应用。

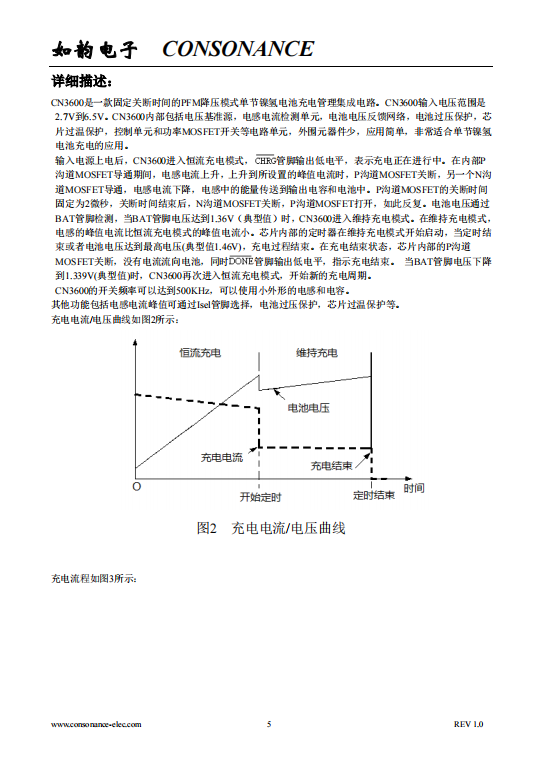

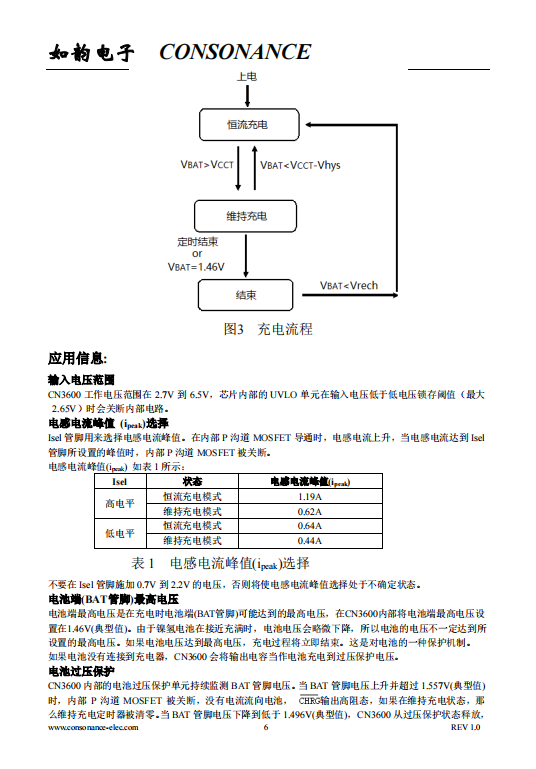

CN3600 采用恒流和维持充电模式对单节镍氢电池进行充电。上电以后， CN3600 先采用恒流模式对电池充电，当电池电压达到 1.36V 后，进入维持充电模式，同时启动内部定时器。在维持充电模式，定时结束或电池电压达到最高电压 ( 典型值 1.46V) 时才进入结束状态。在结束状态，没有电流流入电池。当电池电压下降到再充电阈值以下时，自动进入再充电模式，开始新的充电周期。

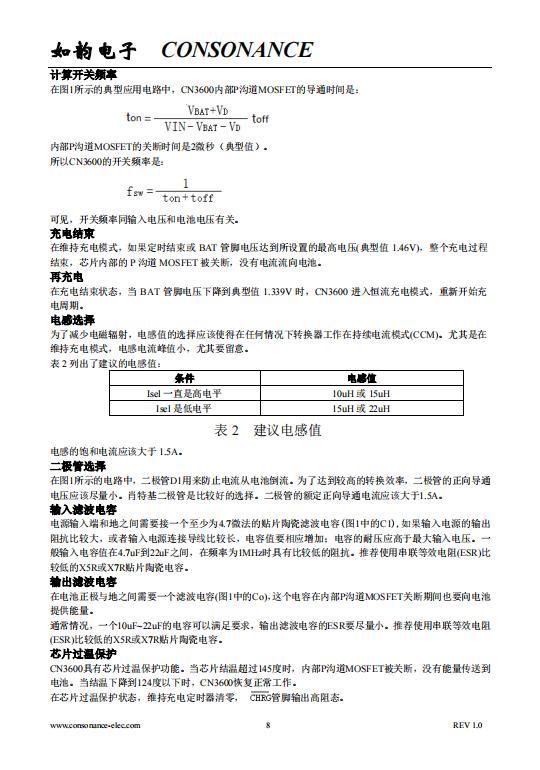

CN3600 的开关频率可达 500KHz ，可以使用小外形的电感和电容。

其他功能包括两个漏极开路状态指示输出，电池过压保护和芯片过温保护等。

CN3600 采用 8 管脚 eSOP 封装。

应用 :

l    独立镍氢电池充电器

l    汽车模型

l    玩具

l    使用5 号或7 号电池的装置

特点：

l    输入电压范围： 2.7V  到  6.5V

l    工作电流： 320uA@VIN=5V

l    可根据输入电源带载能力自动调整充电电流

l    可用太阳能板供电

l    开关频率高达 500KHz

l    维持充电模式可以保证充满电池

l    可选择的电感电流峰值 (i _peak)

l    电池电压达到 1.46V 或通过定时器结束充电

l    自动再充电功能

l    电池过压保护

l    芯片过温保护

l    两个漏极开路状态指示输出

l    工作环境温度范围：－ 40 ℃  到  85 ℃

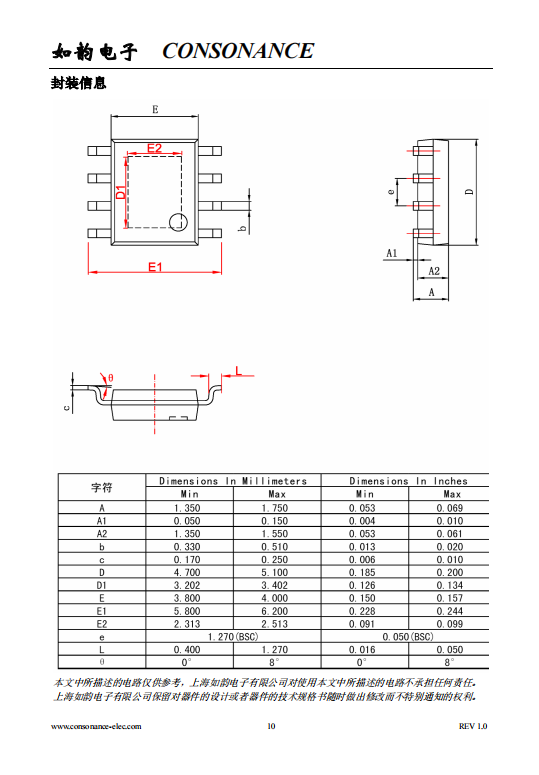

l    采用 eSOP-8 封装

l    产品无铅，满足 rohs ，不含卤素
