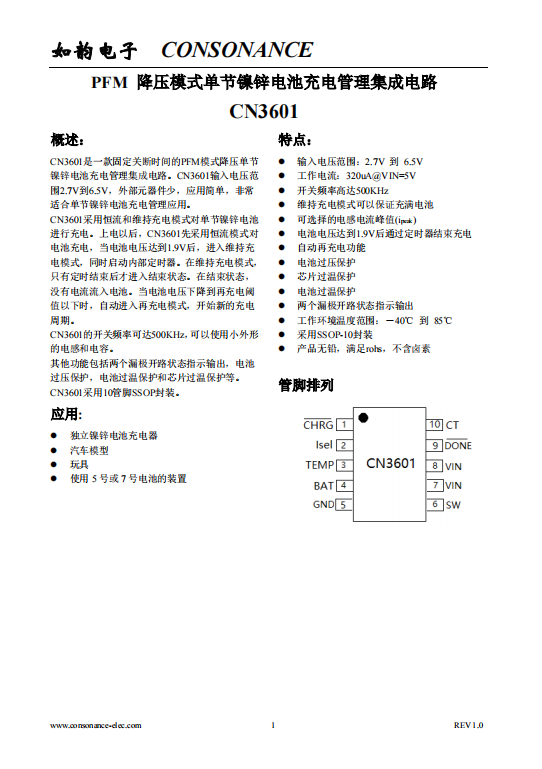

CN3601 PFM 降压模式单节镍锌电池充电管理集成电路 工作模式：开关式

概述：

CN3601 是一款固定关断时间的 PFM 模式降压单节镍锌电池充电管理集成电路。 CN3601 输入电压范围 2.7V 到 6.5V ，外部元器件少，应用简单，非常适合单节镍锌电池充电管理应用。

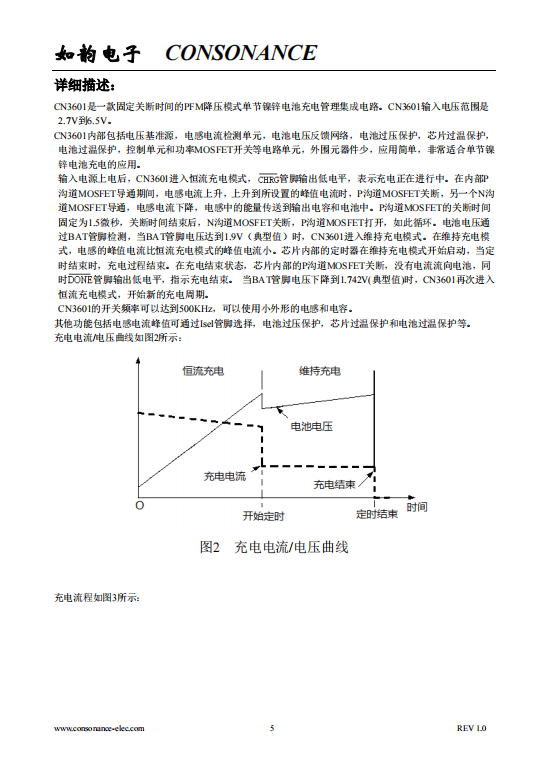

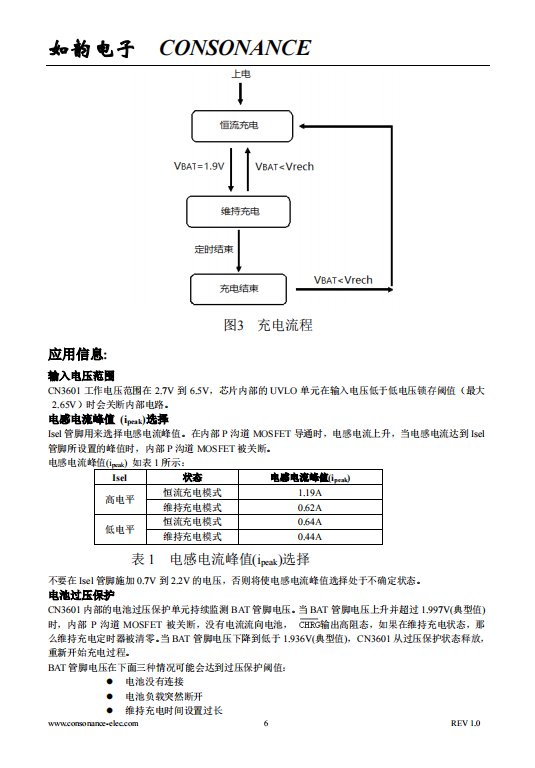

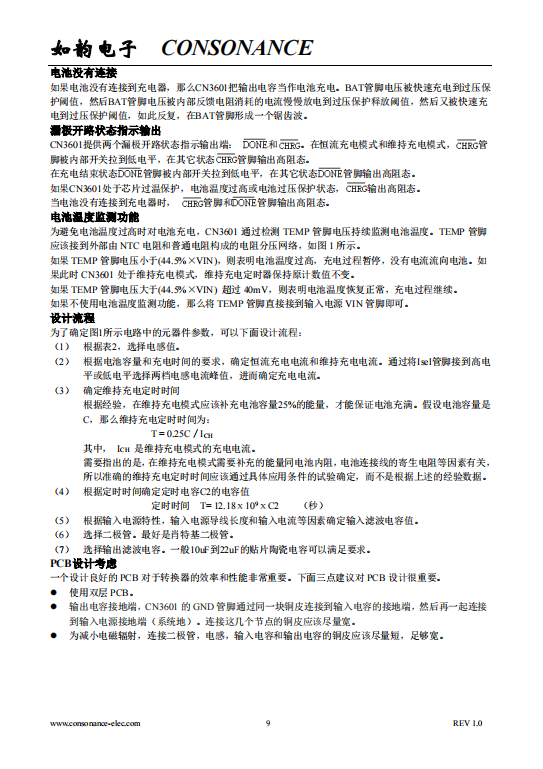

CN3601 采用恒流和维持充电模式对单节镍锌电池进行充电。上电以后， CN3601 先采用恒流模式对电池充电，当电池电压达到 1.9V 后，进入维持充电模式，同时启动内部定时器。在维持充电模式，只有定时结束后才进入结束状态。在结束状态，没有电流流入电池。当电池电压下降到再充电阈值以下时，自动进入再充电模式，开始新的充电周期。

CN3601 的开关频率可达 500KHz ，可以使用小外形的电感和电容。

其他功能包括两个漏极开路状态指示输出，电池过压保护，电池过温保护和芯片过温保护等。

CN3601 采用 10 管脚 SSOP 封装。

应用 :

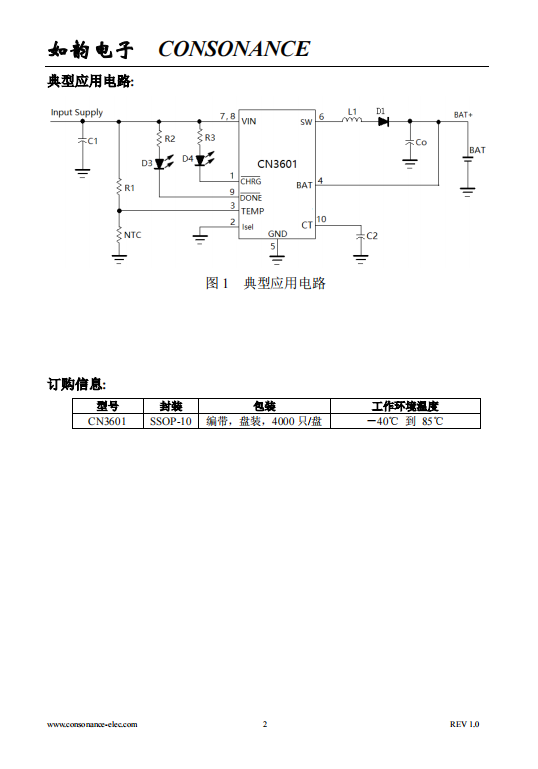

l    独立镍锌电池充电器

l    汽车模型

l    玩具

l    使用5 号或7 号电池的装置

特点：

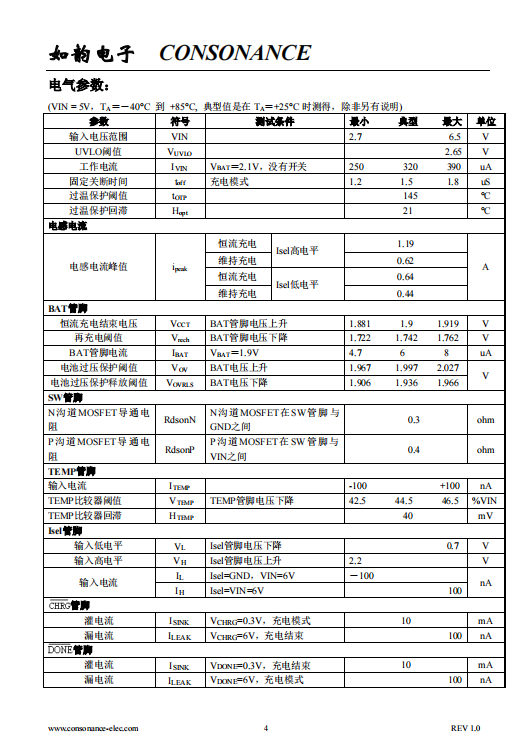

l    输入电压范围： 2.7V  到  6.5V

l    工作电流： 320uA@VIN=5V

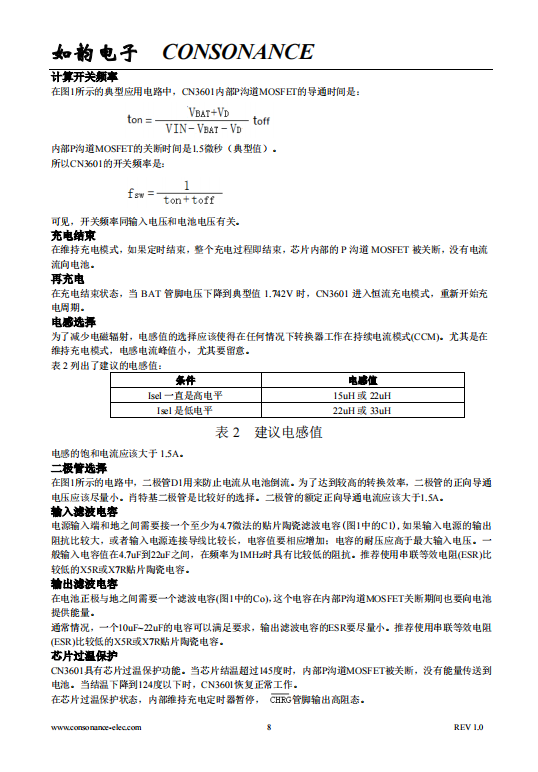

l    开关频率高达 500KHz

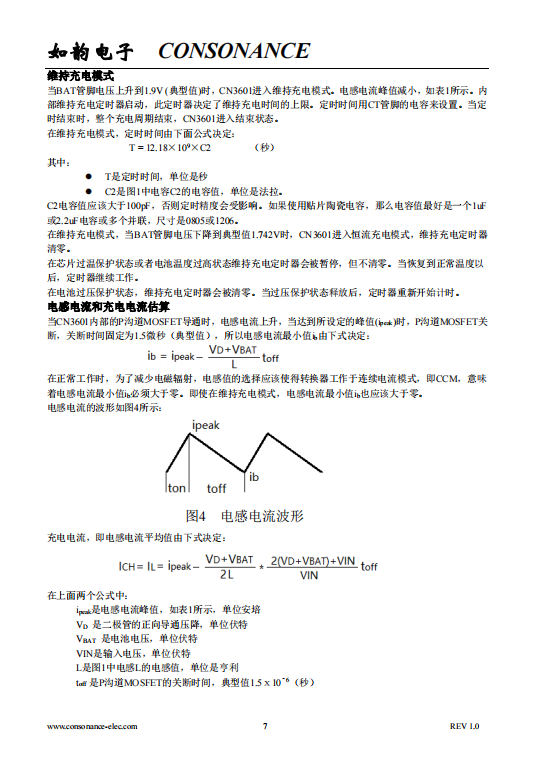

l    维持充电模式可以保证充满电池

l    可选择的电感电流峰值 (i _peak)

l    电池电压达到 1.9V 后通过定时器结束充电

l    自动再充电功能

l    电池过压保护

l    芯片过温保护

l    电池过温保护

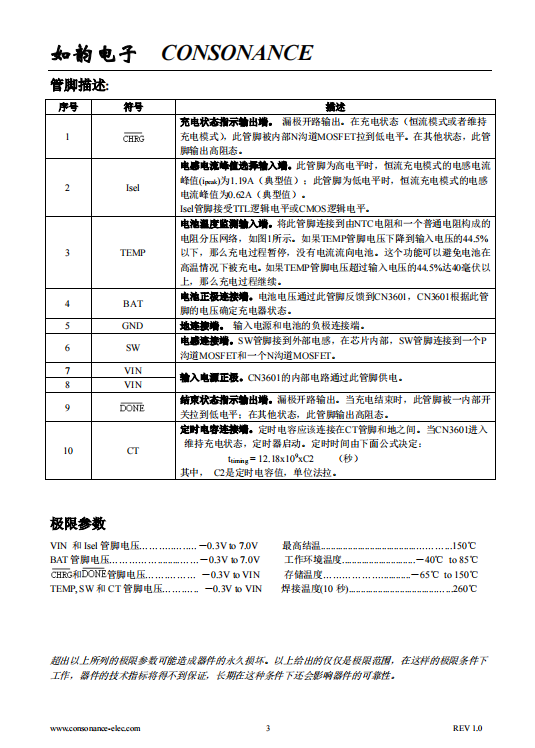

l    两个漏极开路状态指示输出

l    工作环境温度范围：－ 40 ℃  到  85 ℃

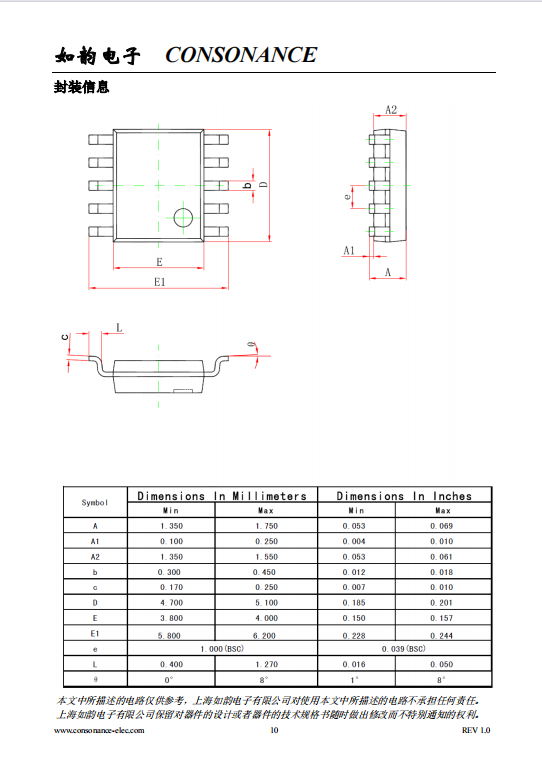

l    采用 SSOP-10 封装

l    产品无铅，满足 rohs ，不含卤素
