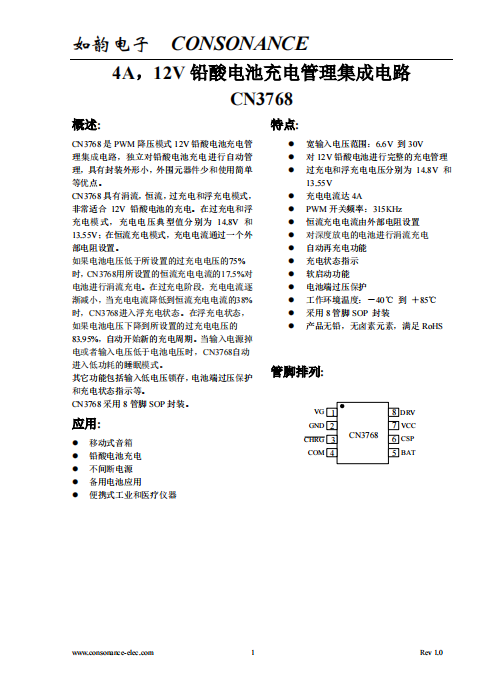

CN3768 4A，12V铅酸电池充电管理集成电路

概述:

CN3768是PWM降压模式12V铅酸电池充电管理集成电路，独立对铅酸电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。

CN3768具有涓流，恒流，过充电和浮充电模式，非常适合12V铅酸电池的充电。在过充电和浮充电模式，充电电压典型值分别为14.8V和13.55V；在恒流充电模式，充电电流通过一个外部电阻设置。

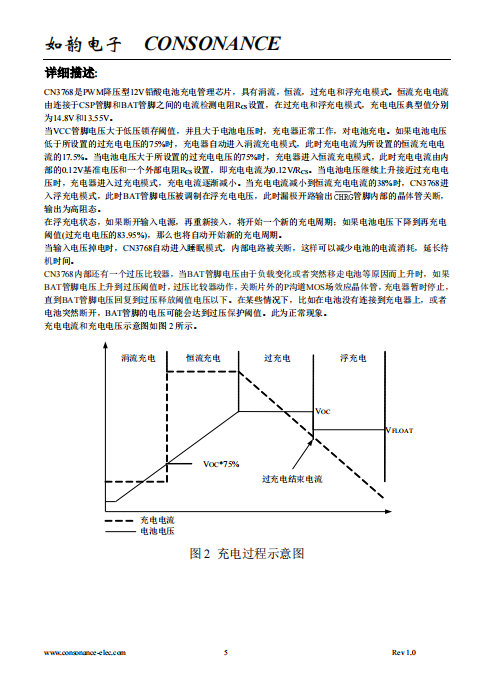

如果电池电压低于所设置的过充电电压的75%时，CN3768用所设置的恒流充电电流的17.5%对电池进行涓流充电。在过充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的38%时，CN3768进入浮充电状态。在浮充电状态，如果电池电压下降到所设置的过充电电压的83.95%，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3768自动进入低功耗的睡眠模式。

其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。

CN3768采用8管脚SOP封装。

应用:

l  移动式音箱

l  铅酸电池充电

l  不间断电源

l  备用电池应用

l  便携式工业和医疗仪器

特点:

l  宽输入电压范围：6.6V 到30V

l  对12V铅酸电池进行完整的充电管理

l  过充电和浮充电电压分别为14.8V和13.55V

l  充电电流达4A

l  PWM开关频率：315KHz

l  恒流充电电流由外部电阻设置

l  对深度放电的电池进行涓流充电

l  自动再充电功能

l  充电状态指示

l  软启动功能

l  电池端过压保护

l  工作环境温度：－40℃ 到 ＋85℃

l  采用8管脚SOP 封装

l  产品无铅，无卤素元素，满足RoHS
