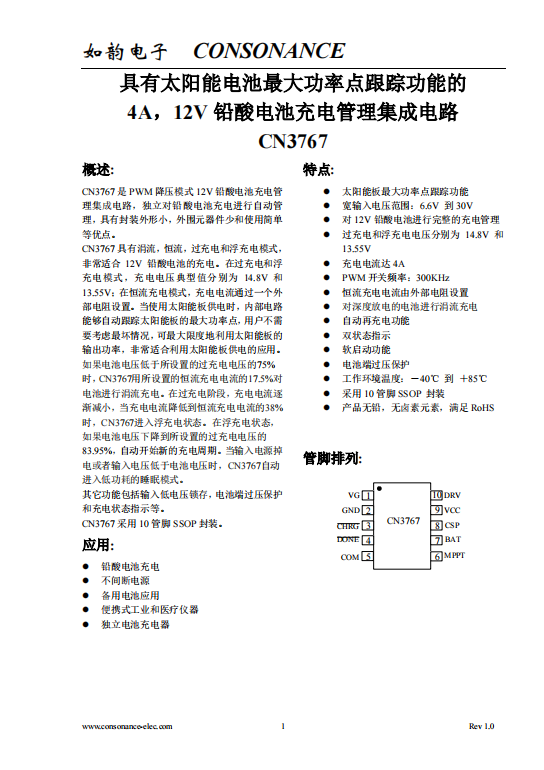

CN3767 具有太阳能电池最大功率点跟踪功能的 4A，12V铅酸电池充电管理集成电路

概述:

CN3767是PWM降压模式12V铅酸电池充电管理集成电路，独立对铅酸电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。

CN3767具有涓流，恒流，过充电和浮充电模式，非常适合12V铅酸电池的充电。在过充电和浮充电模式，充电电压典型值分别为14.8V和13.55V；在恒流充电模式，充电电流通过一个外部电阻设置。当使用太阳能板供电时，内部电路能够自动跟踪太阳能板的最大功率点，用户不需要考虑最坏情况，可最大限度地利用太阳能板的输出功率，非常适合利用太阳能板供电的应用。

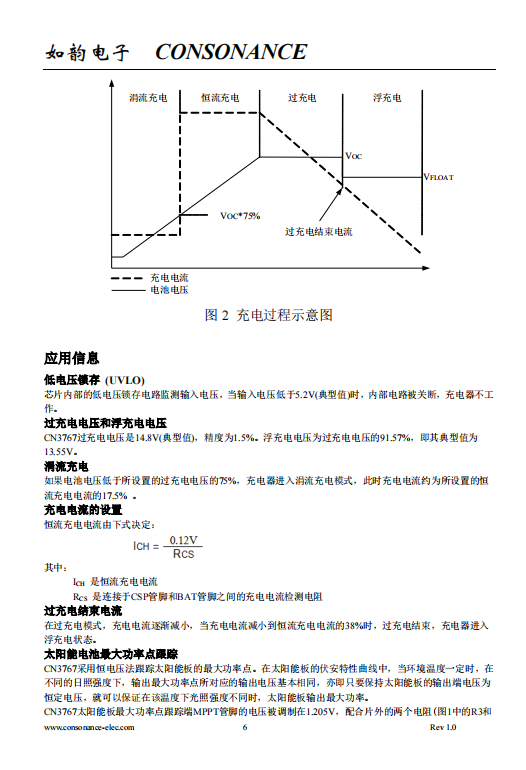

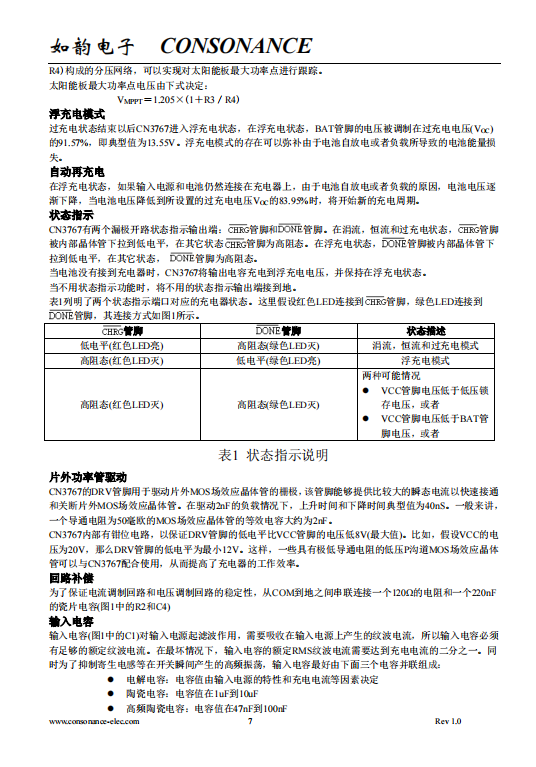

如果电池电压低于所设置的过充电电压的75%时，CN3767用所设置的恒流充电电流的17.5%对电池进行涓流充电。在过充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的38%时，CN3767进入浮充电状态。在浮充电状态，如果电池电压下降到所设置的过充电电压的83.95%，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3767自动进入低功耗的睡眠模式。

其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。

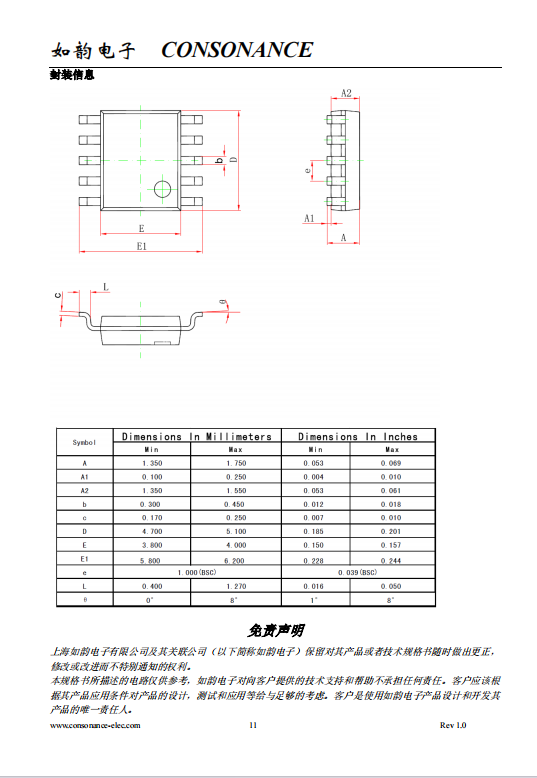

CN3767采用10管脚SSOP封装。

应用:

l  铅酸电池充电

l  不间断电源

l  备用电池应用

l  便携式工业和医疗仪器

l  独立电池充电器

特点:

l  太阳能板最大功率点跟踪功能

l  宽输入电压范围：6.6V 到30V

l  对12V铅酸电池进行完整的充电管理

l  过充电和浮充电电压分别为14.8V和13.55V

l  充电电流达4A

l  PWM开关频率：300KHz

l  恒流充电电流由外部电阻设置

l  对深度放电的电池进行涓流充电

l  自动再充电功能

l  双状态指示

l  软启动功能

l  电池端过压保护

l  工作环境温度：－40℃ 到 ＋85℃

l  采用10管脚SSOP 封装

     l 产品无铅，无卤素元素，满足RoHS
