CN3717 5A铅酸电池充电管理集成电路
详情

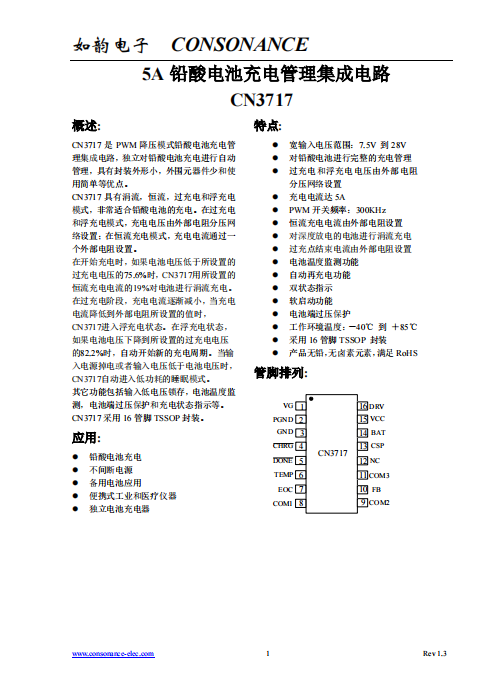

概述:
CN3717是PWM降压模式铅酸电池充电管理集成电路，独立对铅酸电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。

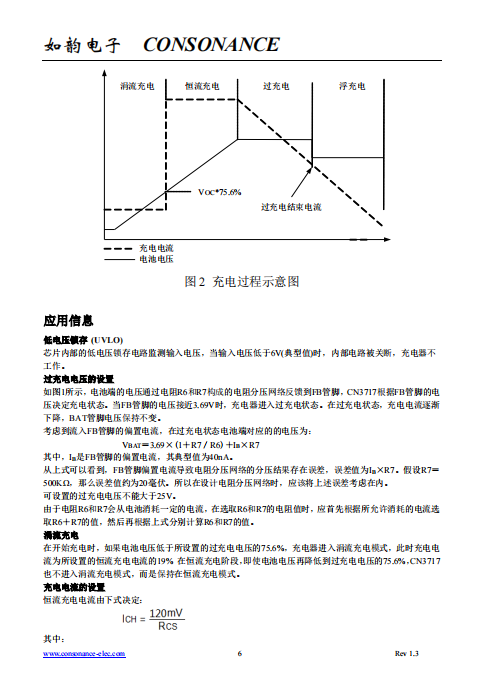

CN3717具有涓流，恒流，过充电和浮充电模式，非常适合铅酸电池的充电。在过充电和浮充电模式，充电电压由外部电阻分压网络设置；在恒流充电模式，充电电流通过一个外部电阻设置。
在开始充电时，如果电池电压低于所设置的过充电电压的75.6%时，CN3717用所设置的恒流充电电流的19%对电池进行涓流充电。在过充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，CN3717进入浮充电状态。在浮充电状态，如果电池电压下降到所设置的过充电电压的82.2%时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3717自动进入低功耗的睡眠模式。
其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。
CN3717采用16管脚TSSOP封装。
应用:
l 铅酸电池充电
l 不间断电源
l 备用电池应用
l 便携式工业和医疗仪器
l 独立电池充电器
特点:
l 宽输入电压范围：7.5V 到28V
l 对铅酸电池进行完整的充电管理
l 过充电和浮充电电压由外部电阻分压网络设置
l 充电电流达5A
l PWM开关频率：300KHz
l 恒流充电电流由外部电阻设置
l 对深度放电的电池进行涓流充电

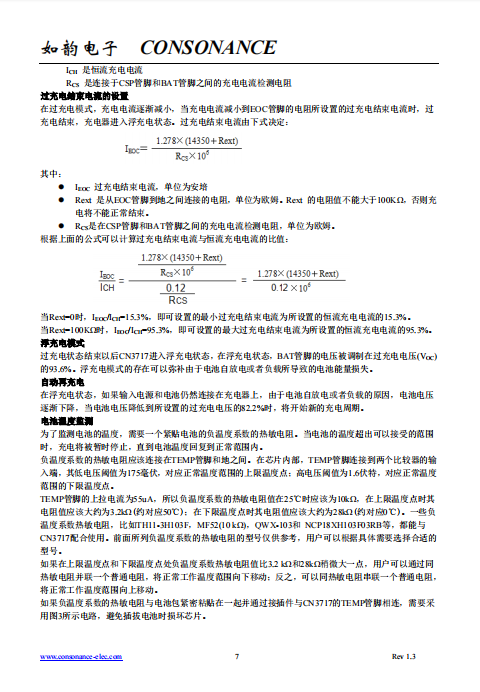

l 过充点结束电流由外部电阻设置

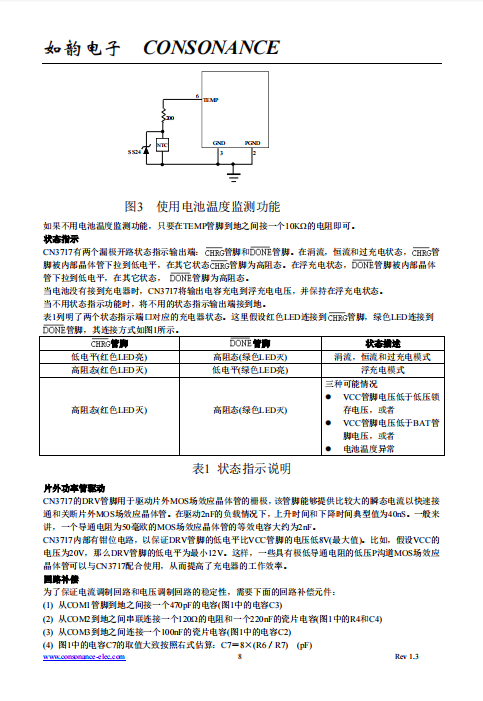

l 电池温度监测功能
l 自动再充电功能
l 双状态指示
l 软启动功能
l 电池端过压保护
l 工作环境温度：－40℃ 到 ＋85℃

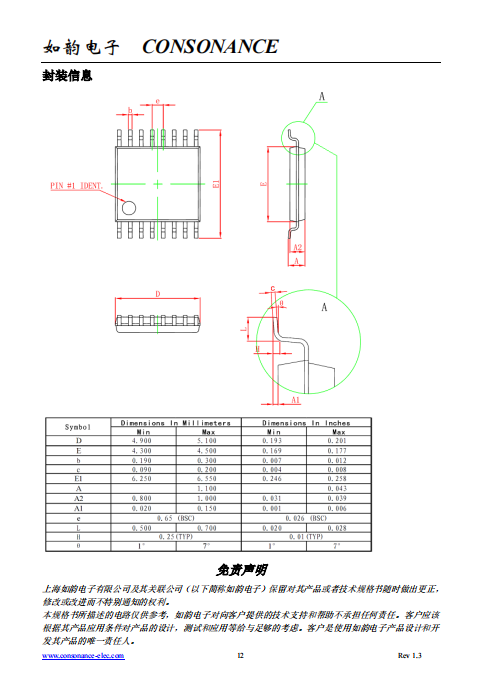

l 采用16管脚TSSOP 封装
l 产品无铅，无卤素元素，满足RoHS
