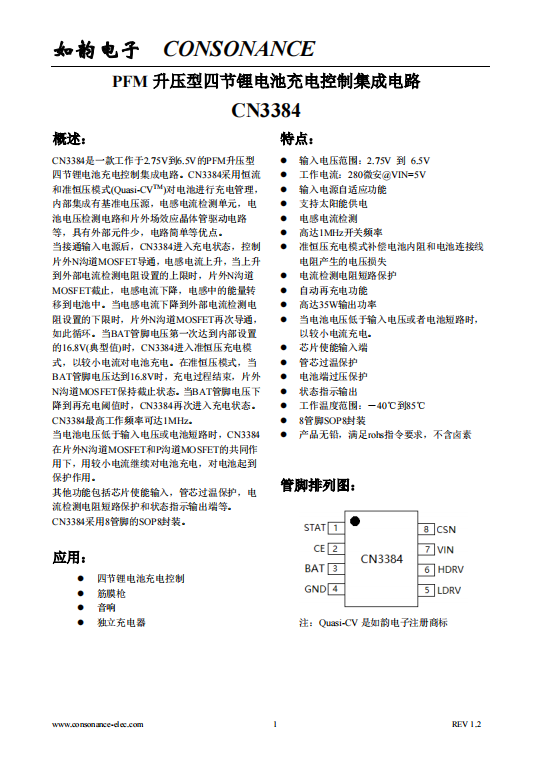

CN3384 PFM升压型四节锂电池充电控制集成电路

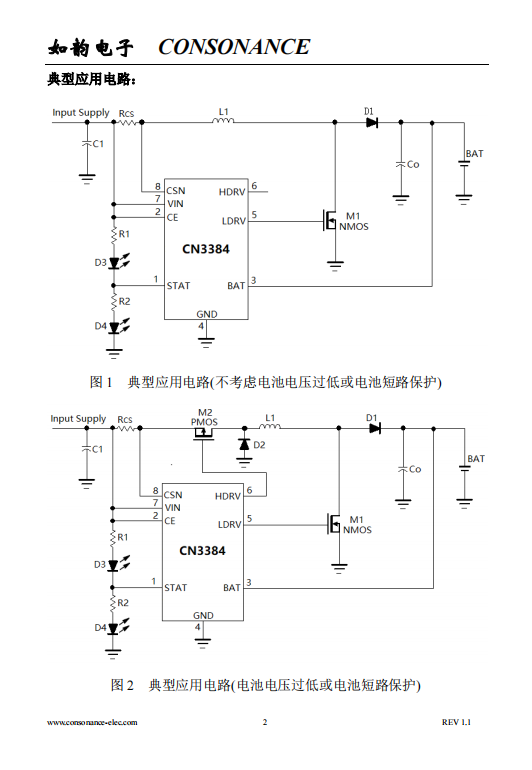

概述：

CN3384是一款工作于2.75V到6.5V的PFM升压型四节锂电池充电控制集成电路。 CN3384采用恒流和准恒压模式(Quasi-CV^TM)对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。

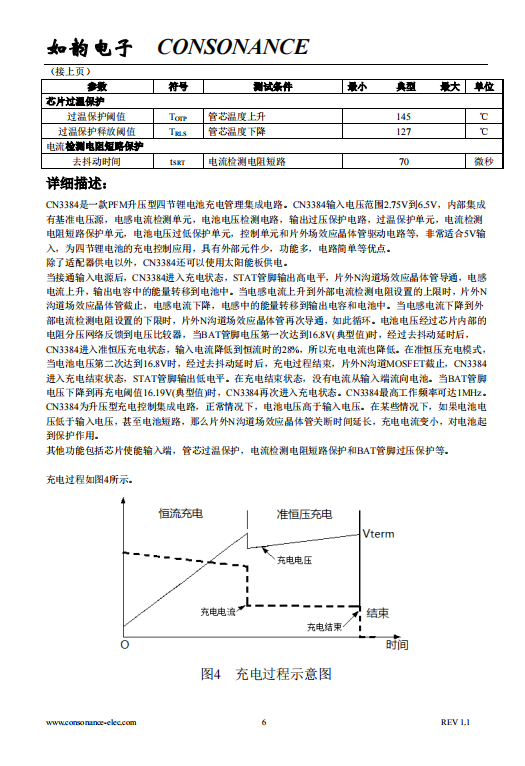

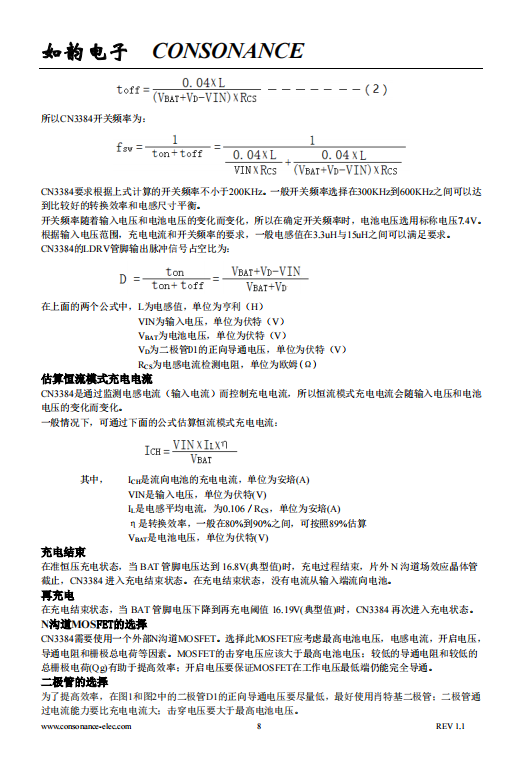

当接通输入电源后，CN3384进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。当BAT管脚电压第一次达到内部设置的16.8V(典型值)时，CN3384进入准恒压充电模式，以较小电流对电池充电。在准恒压模式，当BAT管脚电压达到16.8V时，充电过程结束，片外N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时，CN3384再次进入充电状态。CN3384最高工作频率可达1MHz。

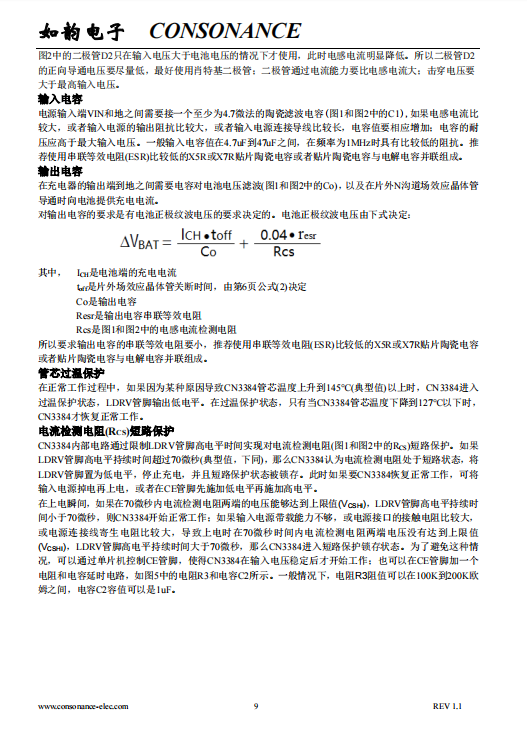

当电池电压低于输入电压或电池短路时，CN3384在片外N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。

其他功能包括芯片使能输入，管芯过温保护，电流检测电阻短路保护和状态指示输出端等。

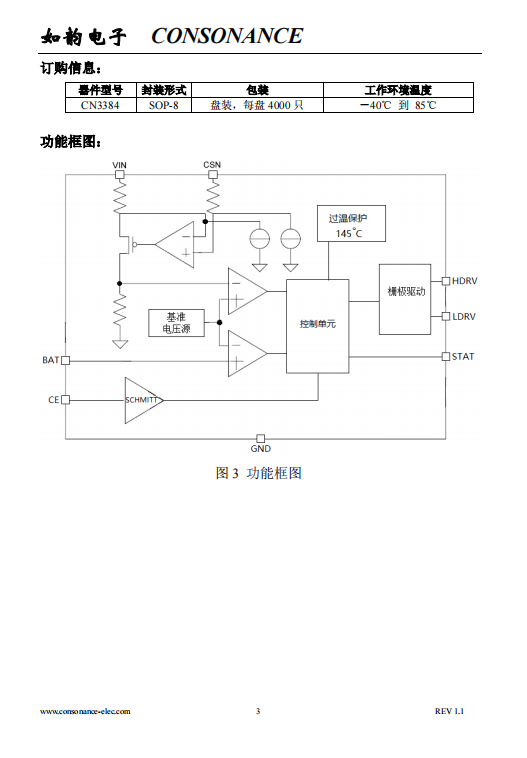

CN3384采用8管脚的SOP8封装。

应用：

l  四节锂电池充电控制

l  筋膜枪

l  音响

l  独立充电器

特点：

l  输入电压范围：2.75V 到 6.5V

l  工作电流：280微安@VIN=5V

l  输入电源自适应功能

l  支持太阳能供电

l  电感电流检测

l  高达1MHz开关频率

l  准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失

l  电流检测电阻短路保护

l  自动再充电功能

l  高达35W输出功率

l  当电池电压低于输入电压或者电池短路时，以较小电流充电。

l  芯片使能输入端

l  管芯过温保护

l  电池端过压保护

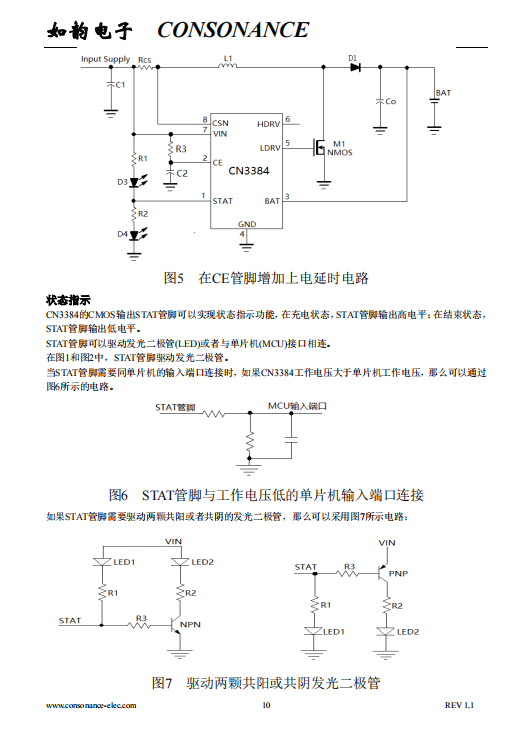

l  状态指示输出

l  工作温度范围：－40℃到85℃

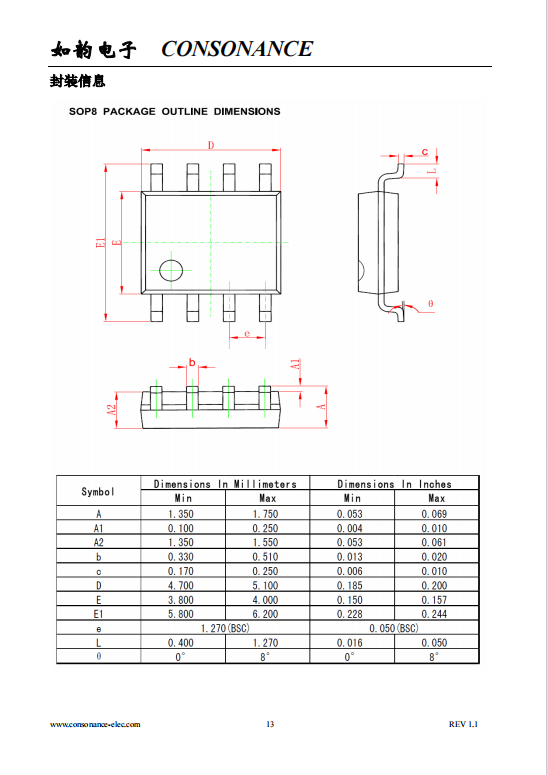

l  8管脚SOP8封装

l  产品无铅，满足rohs指令要求，不含卤素
