CN3392 PFM升压型两节锂电池充电控制集成电
详情

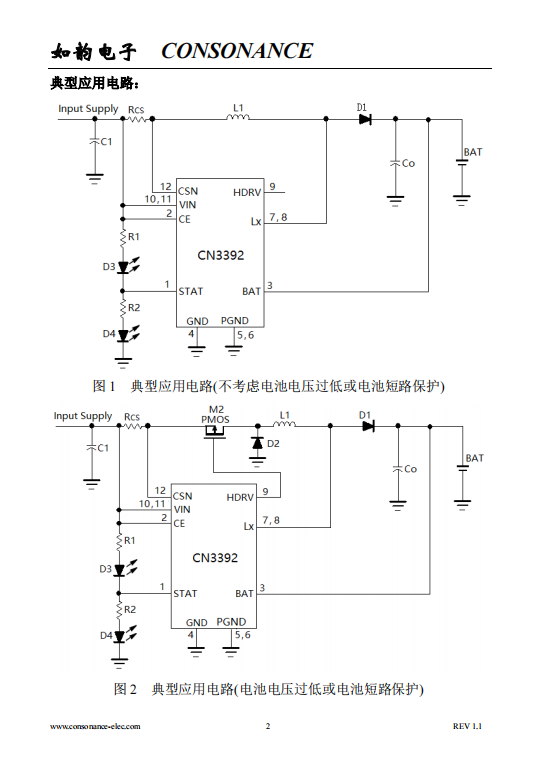

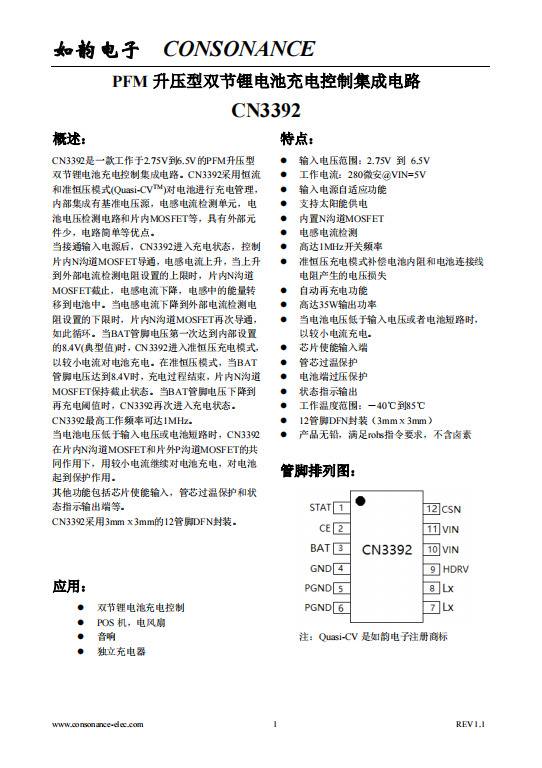

概述：
CN3392是一款工作于2.75V到6.5V的PFM升压型双节锂电池充电控制集成电路。 CN3392采用恒流和准恒压模式(Quasi-CVTM)对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和片内MOSFET等，具有外部元件少，电路简单等优点。

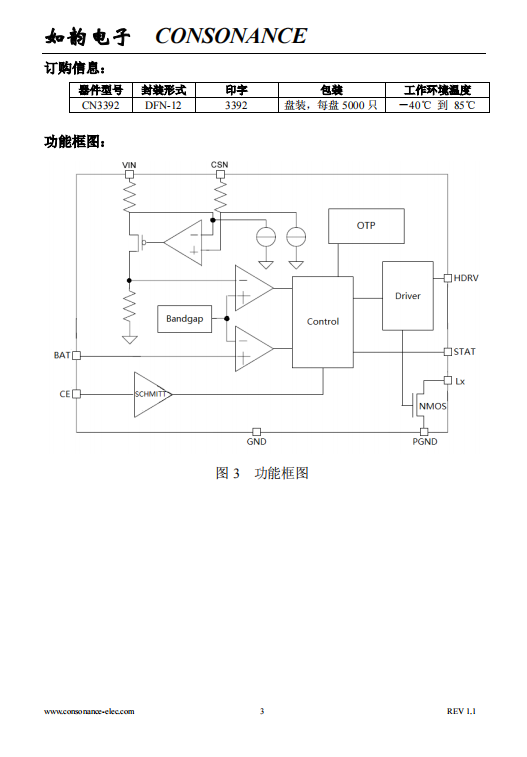

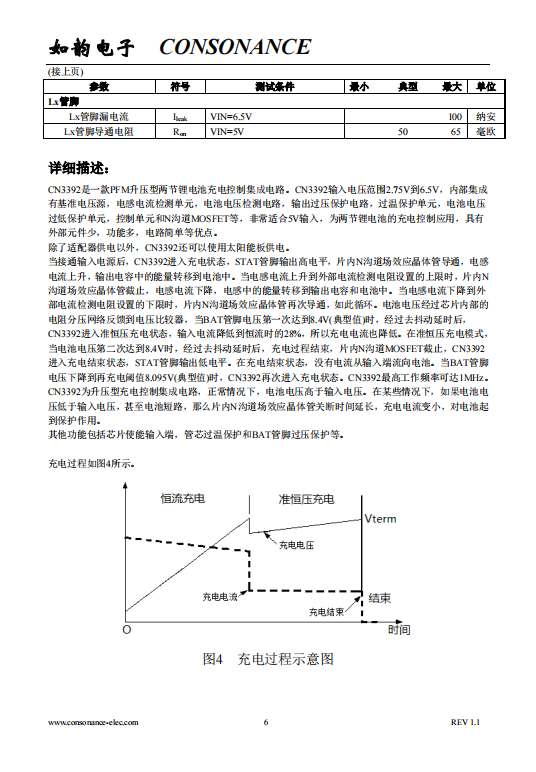

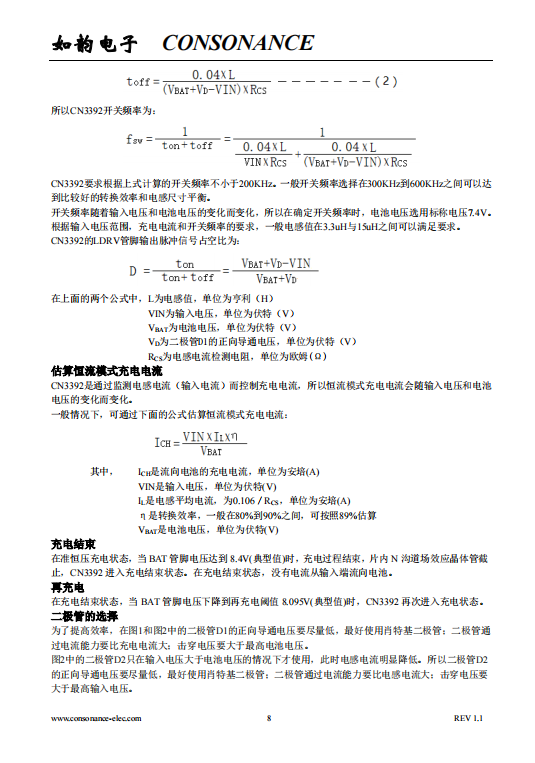

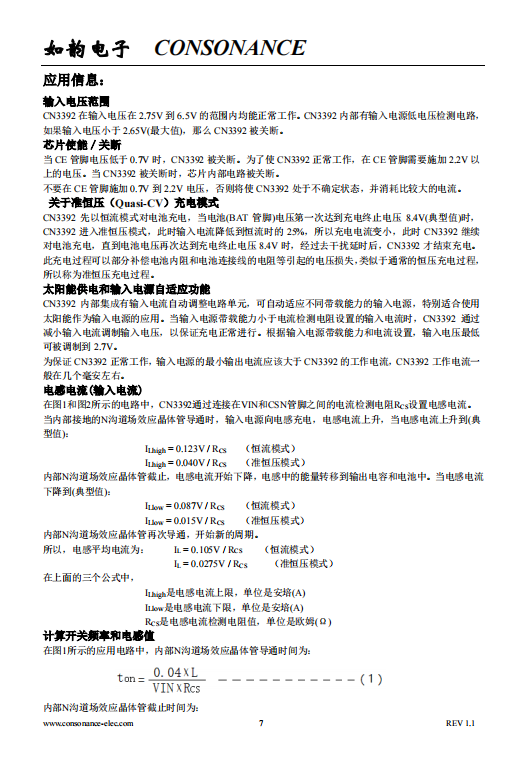

当接通输入电源后，CN3392进入充电状态，控制片内N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片内N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片内N沟道MOSFET再次导通，如此循环。当BAT管脚电压第一次达到内部设置的8.4V(典型值)时，CN3392进入准恒压充电模式，以较小电流对电池充电。在准恒压模式，当BAT管脚电压达到8.4V时，充电过程结束，片内N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时，CN3392再次进入充电状态。CN3392最高工作频率可达1MHz。

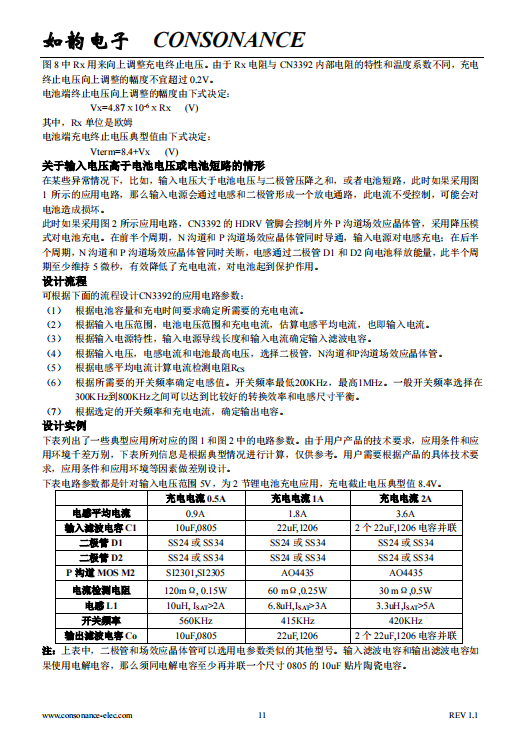

当电池电压低于输入电压或电池短路时，CN3392在片内N沟道MOSFET和片外P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。
其他功能包括芯片使能输入，管芯过温保护，电流检测电阻短路保护和状态指示输出端等。

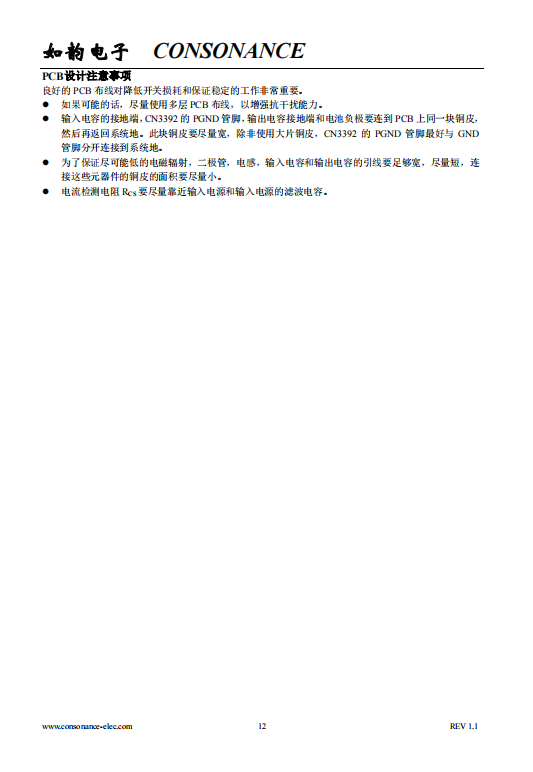

CN3392采用3mmⅹ3mm的12管脚DFN封装。
应用：
l 双节锂电池充电控制
l POS机，电风扇
l 音响
l 独立充电器
特点：

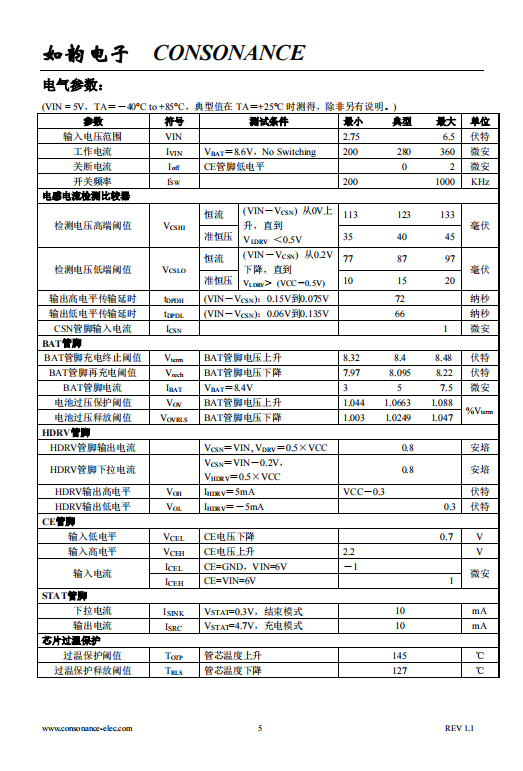

l 输入电压范围：2.75V 到 6.5V
l 工作电流：280微安@VIN=5V
l 输入电源自适应功能
l 支持太阳能供电
l 内置N沟道MOSFET
l 电感电流检测
l 高达1MHz开关频率
l 准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失
l 电流检测电阻短路保护
l 自动再充电功能
l 高达35W输出功率
l 当电池电压低于输入电压或者电池短路时，以较小电流充电。
l 芯片使能输入端
l 管芯过温保护
l 电池端过压保护

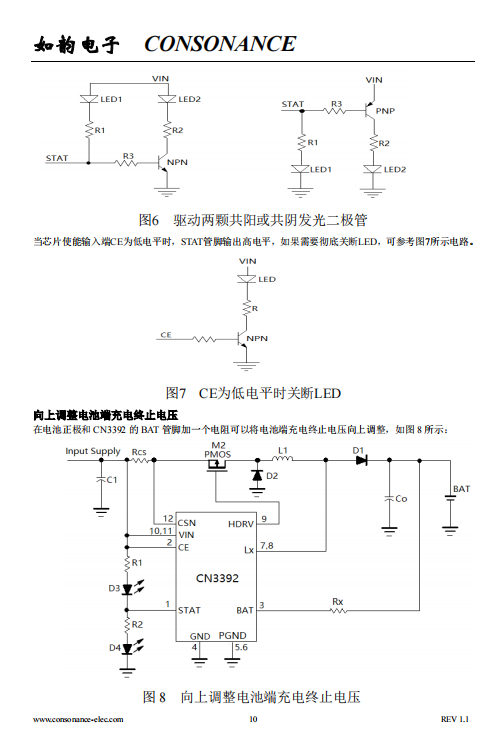

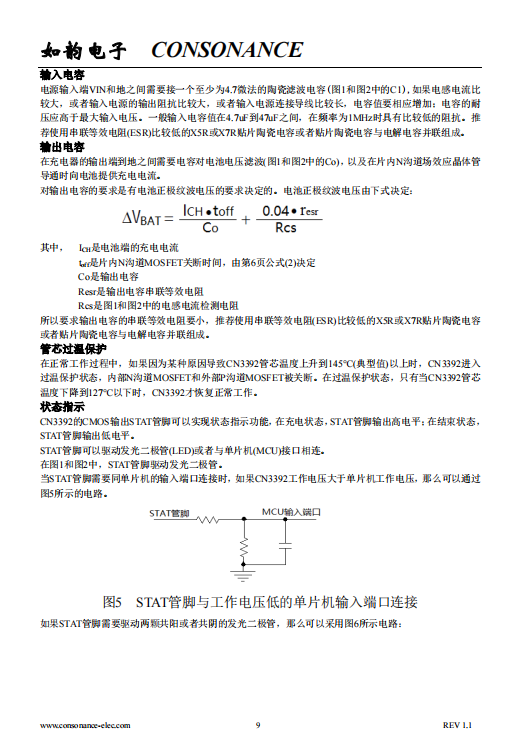

l 状态指示输出
l 工作温度范围：－40℃到85℃

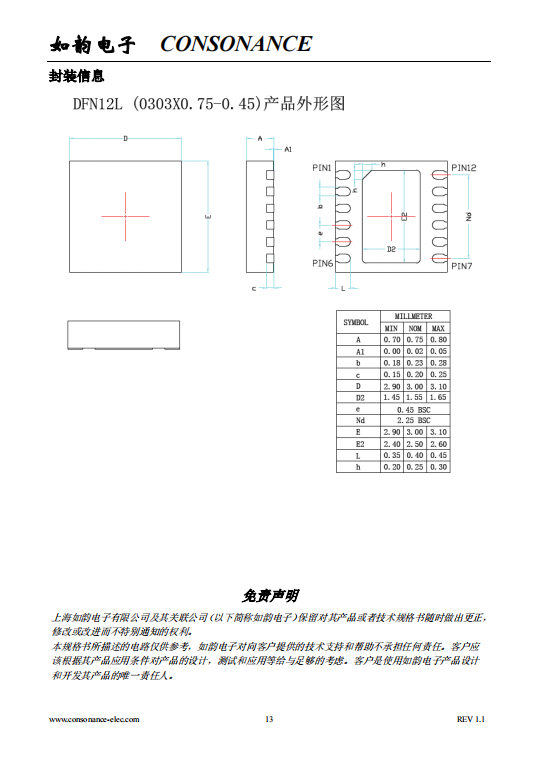

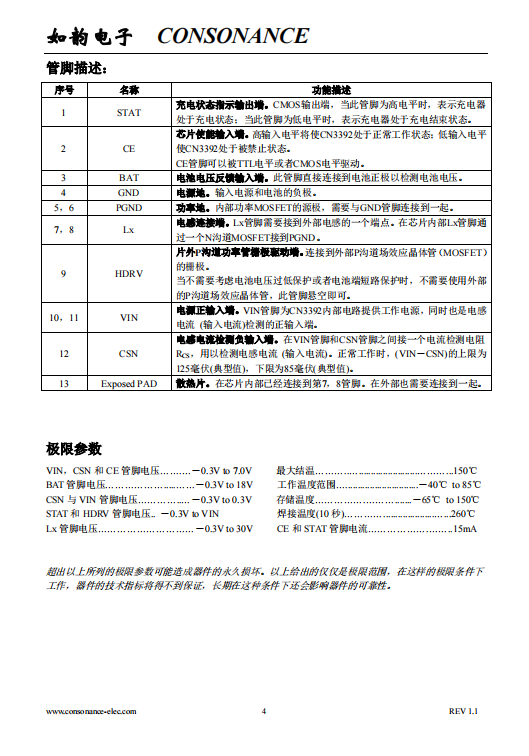

l 12管脚DFN封装（3mmⅹ3mm）
l 产品无铅，满足rohs指令要求，不含卤素
