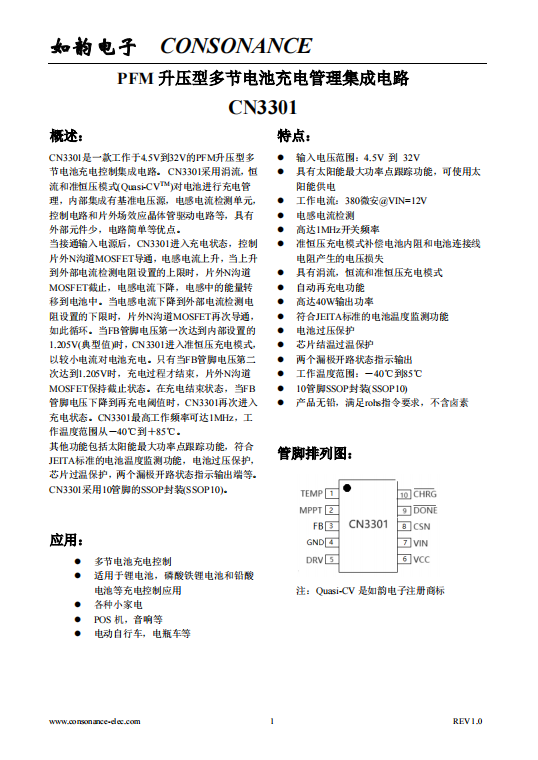

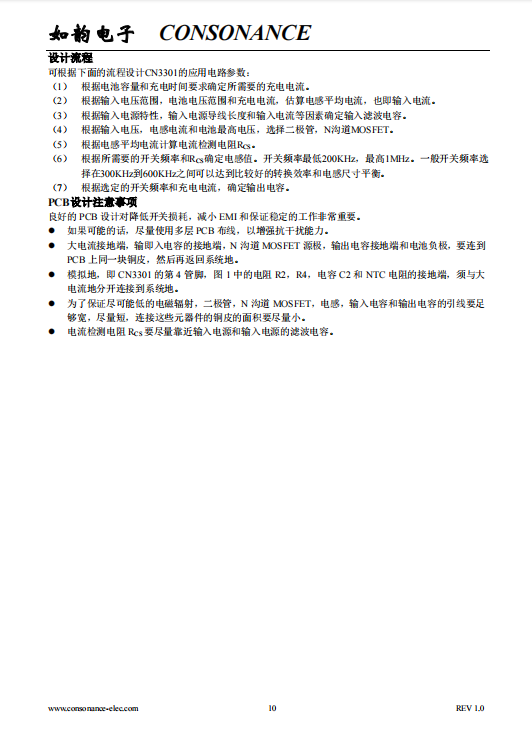

CN3301 PFM升压型多节电池充电管理集成电路

概述：

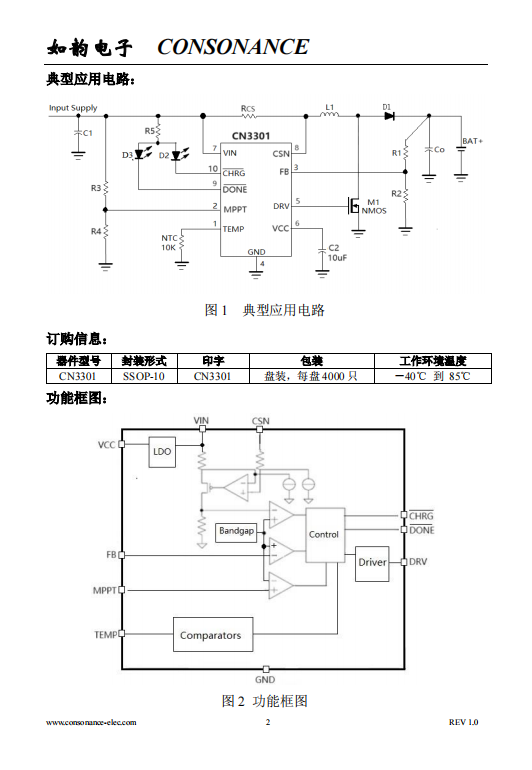

CN3301是一款工作于4.5V到32V的PFM升压型多节电池充电控制集成电路。 CN3301采用涓流，恒流和准恒压模式(Quasi-CV^TM)对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，控制电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。

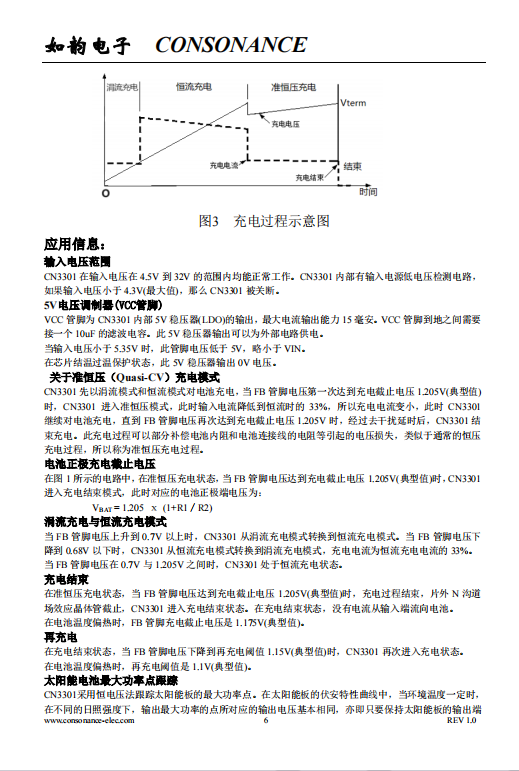

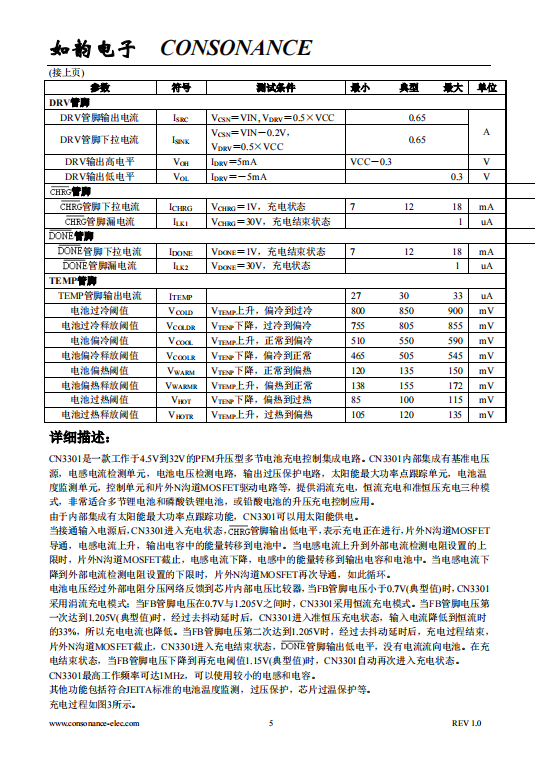

当接通输入电源后，CN3301进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。当FB管脚电压第一次达到内部设置的1.205V(典型值)时，CN3301进入准恒压充电模式，以较小电流对电池充电。只有当FB管脚电压第二次达到1.205V时，充电过程才结束，片外N沟道MOSFET保持截止状态。在充电结束状态，当FB管脚电压下降到再充电阈值时，CN3301再次进入充电状态。CN3301最高工作频率可达1MHz，工作温度范围从－40℃到＋85℃。

其他功能包括太阳能最大功率点跟踪功能，符合JEITA标准的电池温度监测功能，电池过压保护，芯片过温保护，两个漏极开路状态指示输出端等。

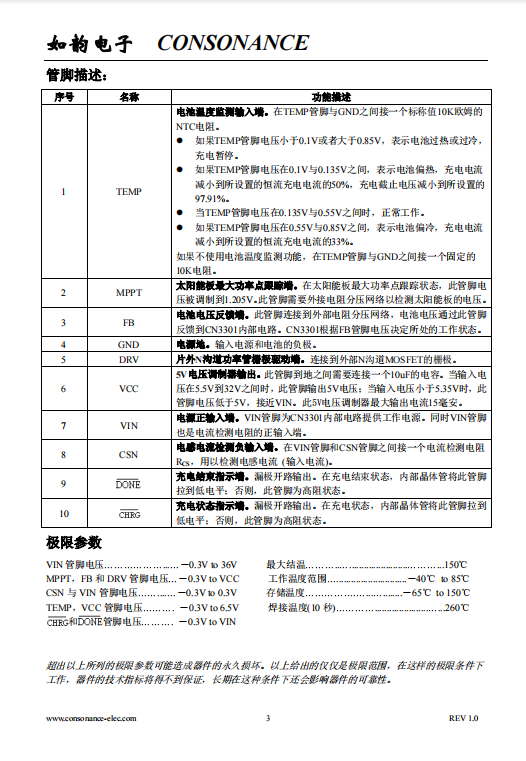

CN3301采用10管脚的SSOP封装(SSOP10)。

应用：

l  多节电池充电控制

l  适用于锂电池，磷酸铁锂电池和铅酸电池等充电控制应用

l  各种小家电

l  POS机，音响等

      l 电动自行车，电瓶车等

特点：

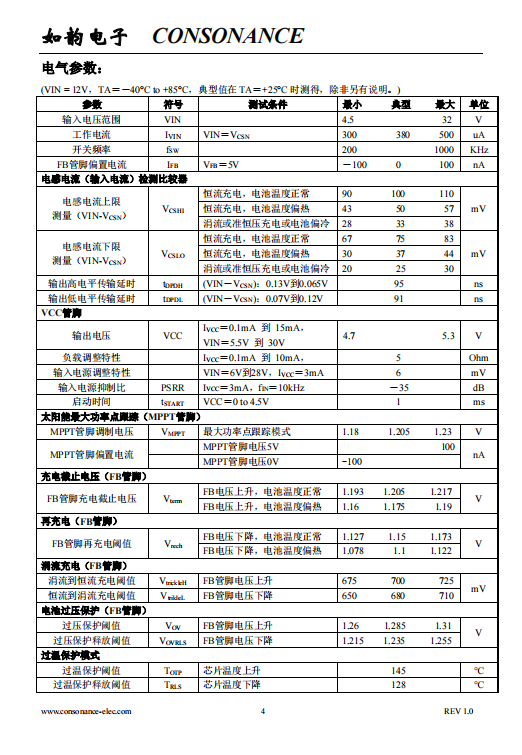

l  输入电压范围：4.5V 到 32V

l  具有太阳能最大功率点跟踪功能，可使用太阳能供电

l  工作电流：380微安@VIN=12V

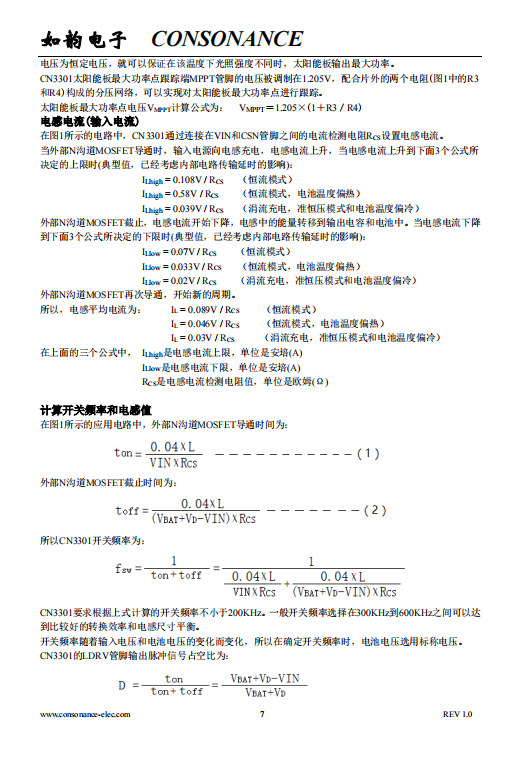

l  电感电流检测

l  高达1MHz开关频率

l  准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失

l  具有涓流，恒流和准恒压充电模式

l  自动再充电功能

l  高达40W输出功率

l  符合JEITA标准的电池温度监测功能

l  电池过压保护

l  芯片结温过温保护

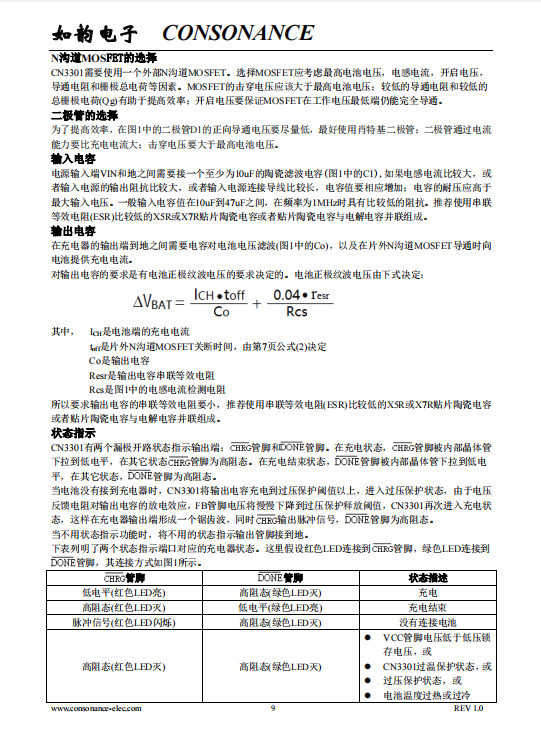

l  两个漏极开路状态指示输出

l  工作温度范围：－40℃到85℃

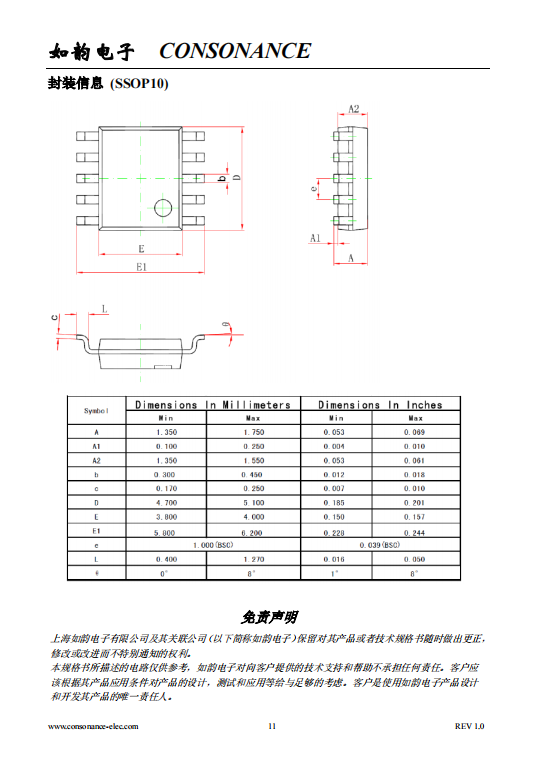

l  10管脚SSOP封装(SSOP10)

l  产品无铅，满足rohs指令要求，不含卤素
