CN3152 对单节锂电池进行恒流/恒压充电管理的集成电路
详情

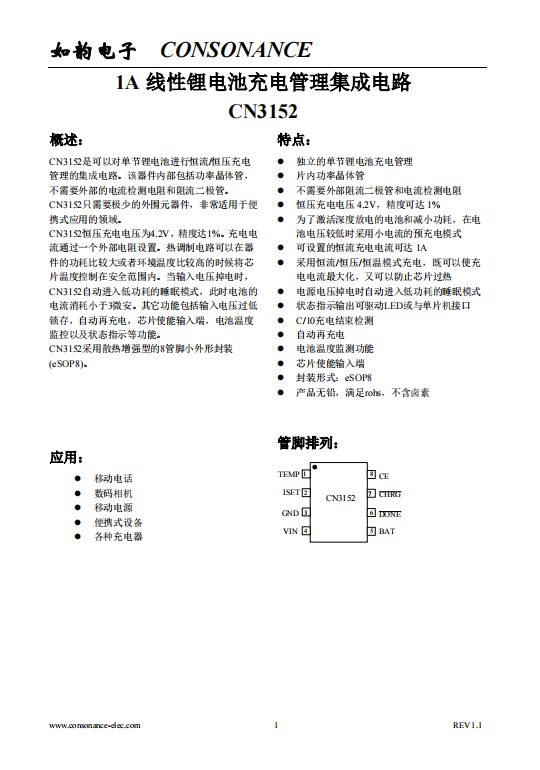

概述：
CN3152是可以对单节锂电池进行恒流/恒压充电管理的集成电路。该器件内部包括功率晶体管，不需要外部的电流检测电阻和阻流二极管。CN3152只需要极少的外围元器件，非常适用于便携式应用的领域。
CN3152恒压充电电压为4.2V，精度达1%。充电电流通过一个外部电阻设置。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。当输入电压掉电时，CN3152自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微安。其它功能包括输入电压过低锁存，自动再充电，芯片使能输入端，电池温度监控以及状态指示等功能。
CN3152采用散热增强型的8管脚小外形封装(SOP8)。
应用：
l 移动电话
l 数码相机
l 移动电源
l 便携式设备
l 各种充电器
特点：
l 独立的单节锂电池充电管理
l 片内功率晶体管
l 不需要外部阻流二极管和电流检测电阻
l 恒压充电电压4.2V，精度可达1%
l 为了激活深度放电的电池和减小功耗，在电池电压较低时采用小电流的预充电模式
l 可设置的恒流充电电流可达1A
l 采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热
l 电源电压掉电时自动进入低功耗的睡眠模式
l 状态指示输出可驱动LED或与单片机接口
l C/10充电结束检测
l 自动再充电
l 电池温度监测功能
l 芯片使能输入端
l 封装形式：散热增强型eSOP8
l 产品无铅，满足rohs，不含卤素
