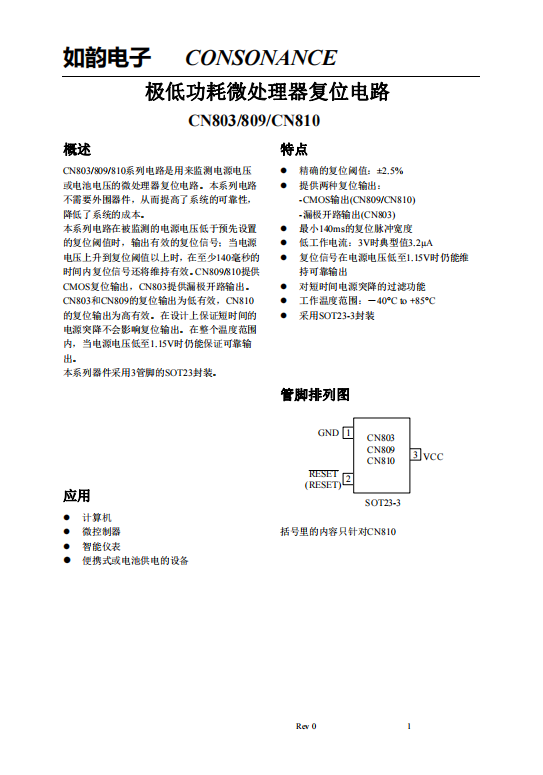

CN809T 监测电源电压或电池电压的微处理器复位电路

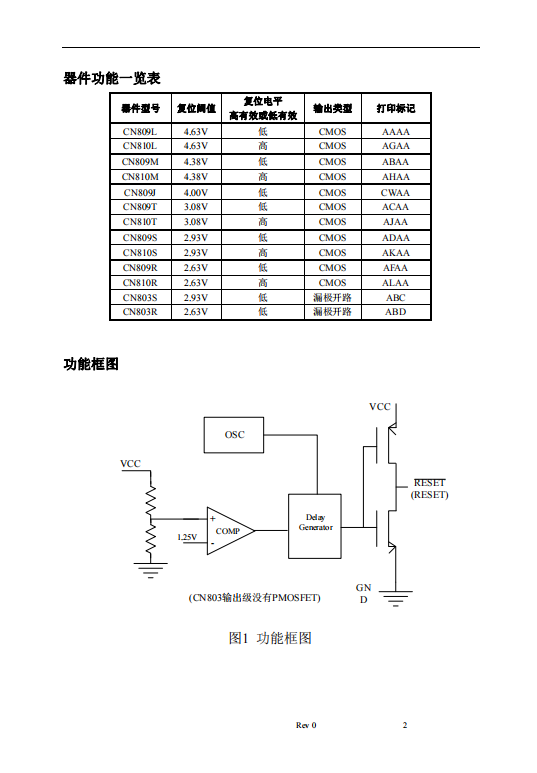

概述

CN803/809/810 系列电路是用来监测电源电压或电池电压的微处理器复位电路。本系列电路不需要外围器件，从而提高了系统的可靠性，降低了系统的成本。

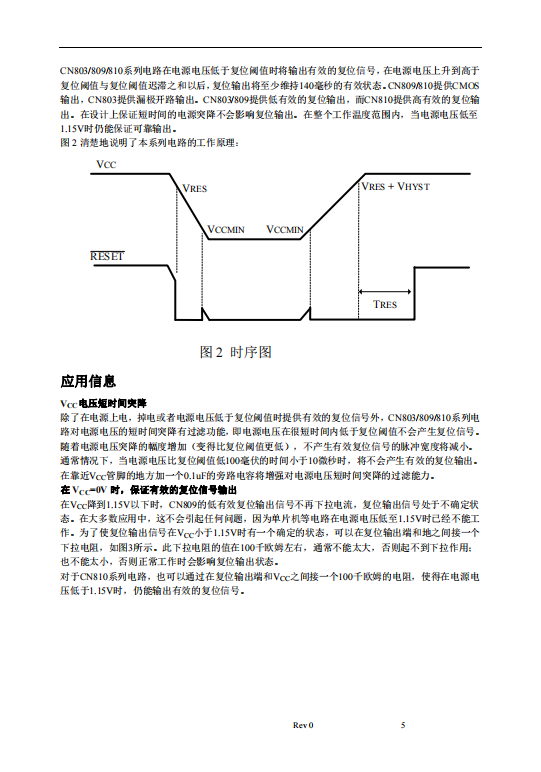

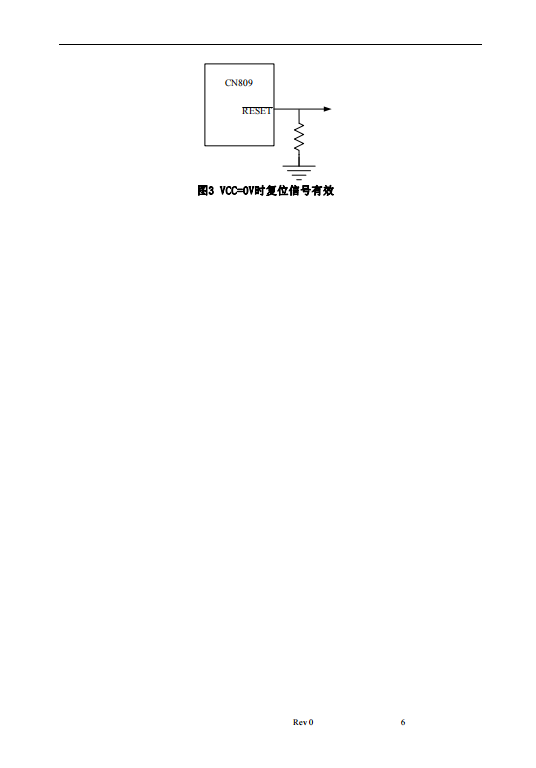

本系列电路在被监测的电源电压低于预先设置的复位阈值时，输出有效的复位信号；当电源电压上升到复位阈值以上时，在至少140 毫秒的时间内复位信号还将维持有效。CN809/810 提供CMOS 复位输出，CN803 提供漏极开路输出。CN803 和CN809 的复位输出为低有效，CN810 的复位输出为高有效。在设计上保证短时间的电源突降不会影响复位输出。在整个温度范围内，当电源电压低至1.15V 时仍能保证可靠输出。

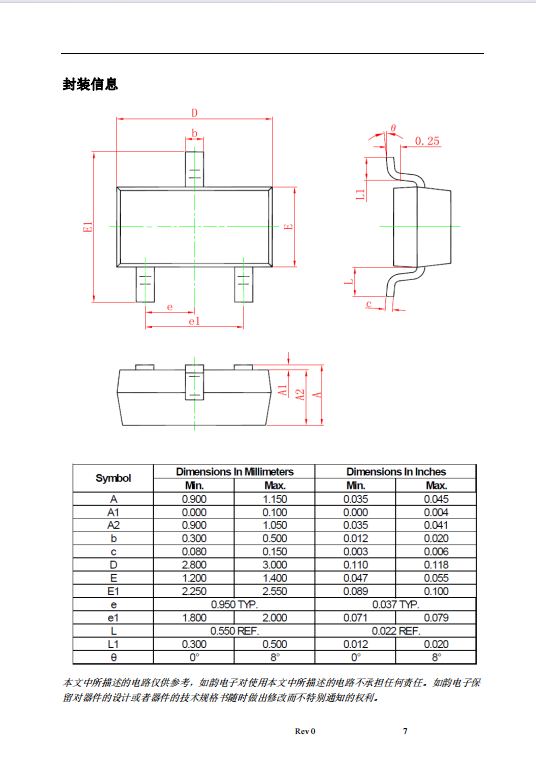

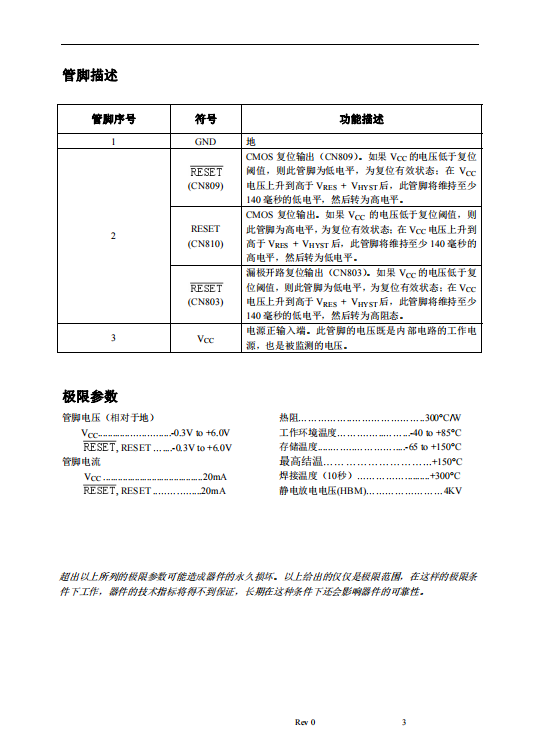

本系列器件采用 3 管脚的 SOT23 封装。

应用

l    计算机

l    微控制器

l    智能仪表

l    便携式或电池供电的设备

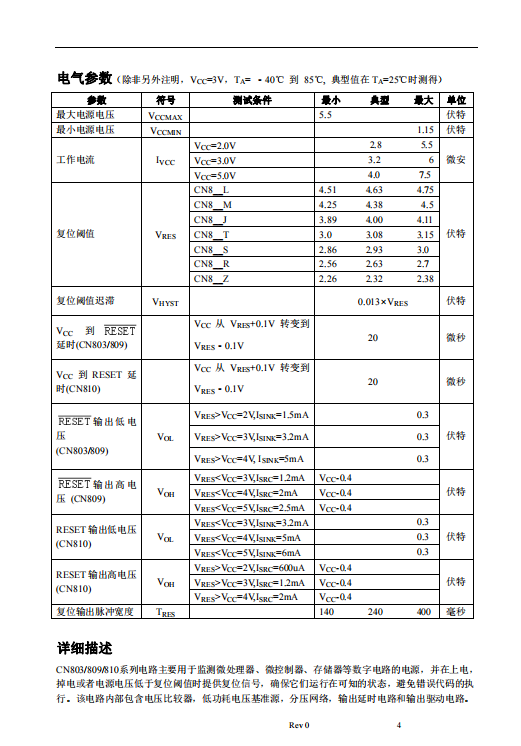

特点

l    精确的复位阈值： ±2.5%

l    提供两种复位输出：
-CMOS 输出 (CN809/CN810)

- 漏极开路输出 (CN803)

l    最小 140ms 的复位脉冲宽度

l    低工作电流： 3V 时典型值 3.2µA

l    复位信号在电源电压低至 1.15V 时仍能维持可靠输出

l    对短时间电源突降的过滤功能

l    工作温度范围： － 40°C to +85°C

l    采用 SOT23-3 封装
