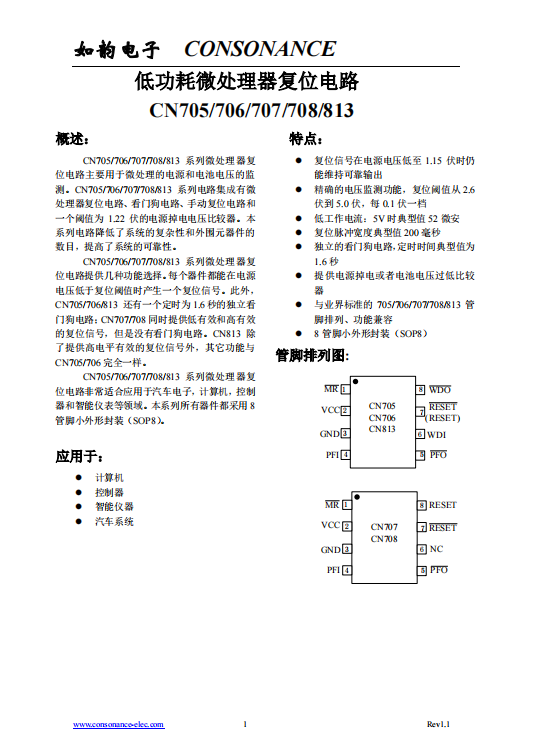

CN705/706/707/708/813系列微处理器复位电路主要用于微处理的电源和电池电压的监测。

概述：

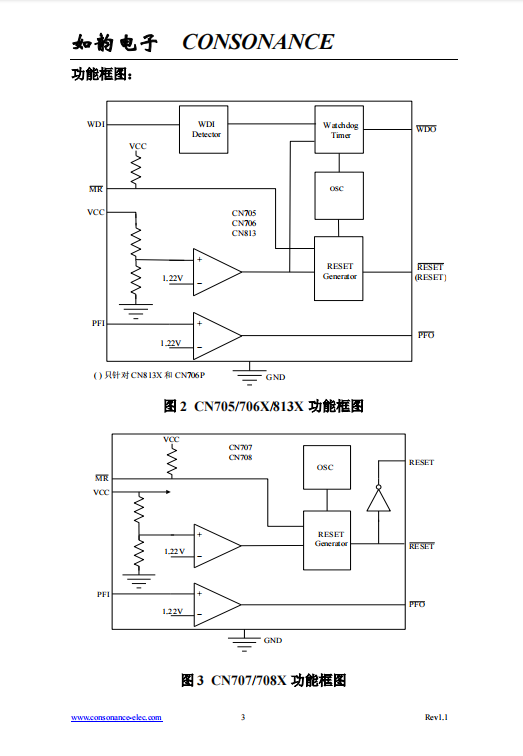

CN705/706/707/708/813 系列微处理器复位电路主要用于微处理的电源和电池电压的监测。CN705/706/707/708/813 系列电路集成有微处理器复位电路、看门狗电路、手动复位电路和一个阈值为1.22 伏的电源掉电电压比较器。本系列电路降低了系统的复杂性和外围元器件的数目，提高了系统的可靠性。

CN705/706/707/708/813 系列微处理器复位电路提供几种功能选择。每个器件都能在电源电压低于复位阈值时产生一个复位信号。此外，CN705/706/813  还有一个定时为1.6 秒的独立看门狗电路；CN707/708 同时提供低有效和高有效的复位信号，但是没有看门狗电路。CN813 除了提供高电平有效的复位信号外，其它功能与CN705/706 完全一样。

CN705/706/707/708/813 系列微处理器复位电路非常适合应用于汽车电子，计算机，控制器和智能仪表等领域。本系列所有器件都提供8 脚双列直插封装（DIP8 ）和8 脚小外形封装（SOP8 ）。



应用于：

l    计算机

l    控制器

l    智能仪器

l    汽车系统

特点：

l    复位信号在电源电压低至1.15 伏时仍能维持可靠输出

l    精确的电压监测功能，复位阈值从2.6 伏到5.0 伏，每0.1 伏一档

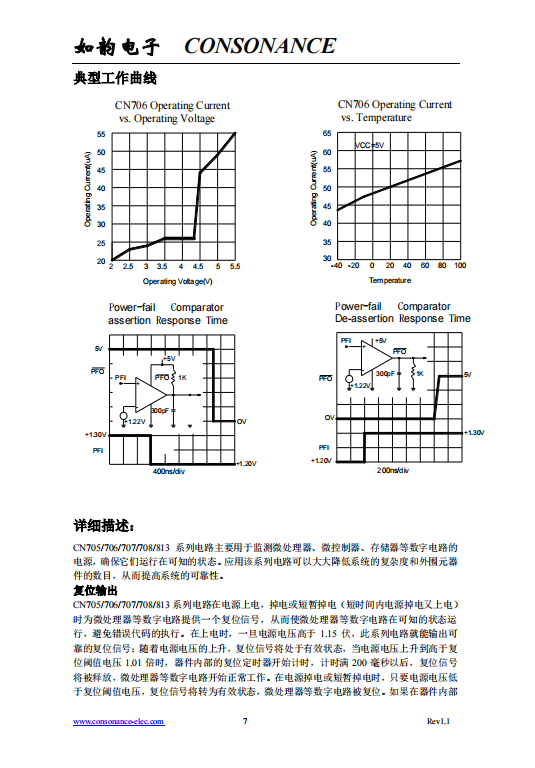

l    低工作电流：5V 时典型值52 微安

l    复位脉冲宽度典型值200 毫秒

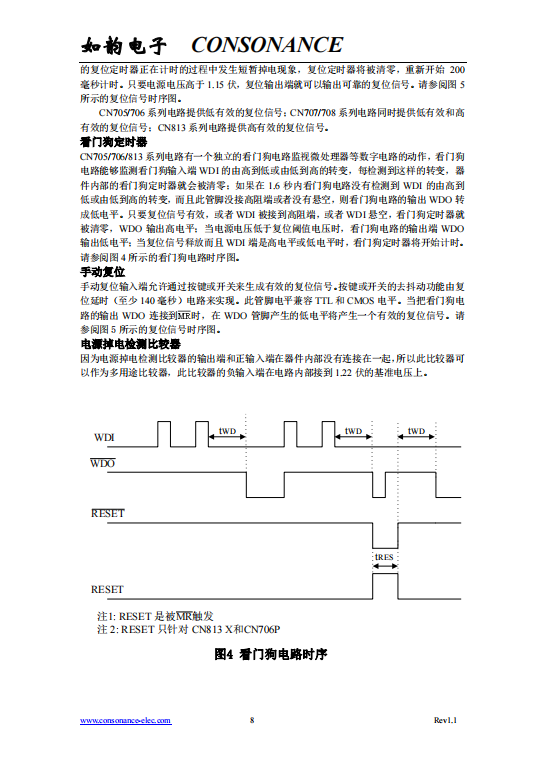

l    独立的看门狗电路，定时时间典型值为1.6 秒

l    提供电源掉电或者电池电压过低比较器

l    与业界标准的705/706/707/708/813 管脚排列、功能兼容

l   8 脚双列直插封装（DIP8 ）和8 脚小外形封装（SOP8 ）
