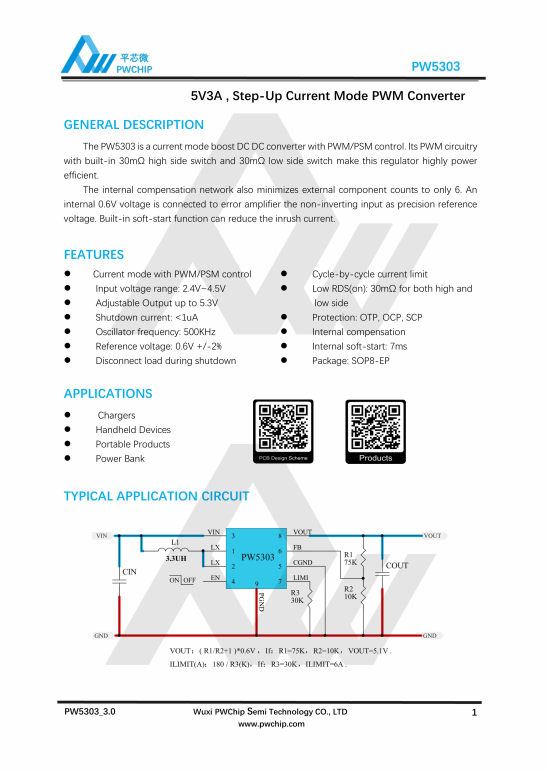

PW5303 ESOP8封装 具有PWM/PSM控制的电流模式升压DC-DC转换器IC

PW5303是一款具有PWM/PSM控制的电流模式升压直流-直流转换器。其PWM电路

内置30mQ高压侧开关和30m2低压侧开关，使该调节器具有高功率

有效率的

内部补偿网络还将外部组件的数量减少到只有6个。一

内部0.6V电压连接到误差放大器，非反相输入作为精确参考

电压内置软启动功能，可降低浪涌电流。

功能

带PWM/PSM控制的电流模式

●

逐周期电流限制

●

输入电压范围：2.4V-4.5V

●

低RDS（打开）：30mQ用于高和

●

可调输出高达5.3V

低端

●

关闭电流：<1uA

●

保护：OTP、OCP、SCP

振荡器频率：500KHz

●

内部补偿

●

参考电压：0.6V+/-2%

●

内部软启动：7ms

●

停机期间断开负载

●

包装：SOP8- 应用程序

●

充电器

●

手持装置

●

便携式产品

●

充电宝
