PL7501E 双节锂电升压充电管理电路IC 技术支持

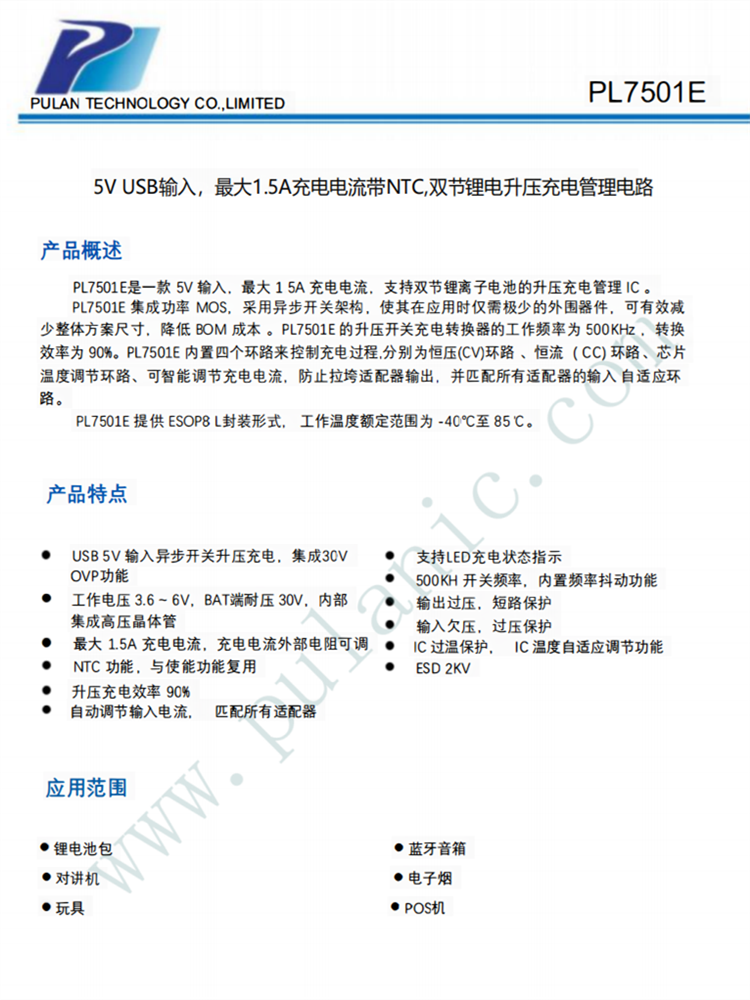

产品概述
PL7501E是一款 5V输 入，最大 1.5A 充电电流，支持双节锂离子电池的升压充电管理IC 。

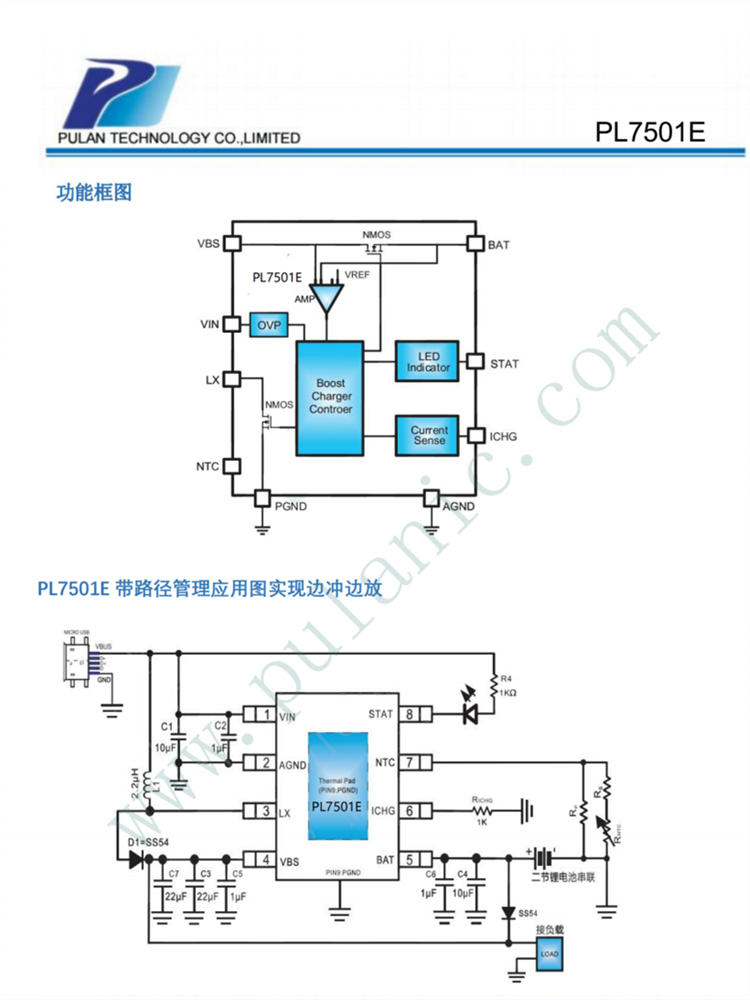

PL7501E 集成功率 MOS, 采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低 BOM 成本 。 PL7501E的升压开关充电转换器的工作频率为 500KHz,转换效率为 90%。 PL7501E内置四个环路来控制充电过程，分别为恒压(CV)环路、 恒流(CC)环路、芯片温度调节环路、可智能调节充电电流，防止拉垮适配器输出，并匹配所有适配器的输入 自适应环路。
PL7501E 提供 ESOP8 L封装形式， 工作温度额定范围为-40℃至 85 ℃。

产品特点
●USB 5V 输入异步开关升压充电，集成30V OVP功能
● 工作电压 3.6 ～ 6V, BAT端耐压 30V,内部集成高压晶体管
● 最大 1.5A 充电电流，充电电流外部电阻可调
●NTC 功能，与使 能功能复用
●升压充电效率 90%
●自动调节输入电流， 匹配所有适配器
●支持LED充电状态指示
●500KH 开关频率，内置频率抖动功能
●输出过压，短路保护
●输入欠压，过压保护
●IC过温保护，IC温度自适应调节功能
●ESD 2KV

应用范围
● 锂电池包
● 对讲机
● 玩具
● 蓝牙音箱
●电子烟

● POS机
