PL7222 双节锂电池充电器IC控制电路 9V降压 1A充电

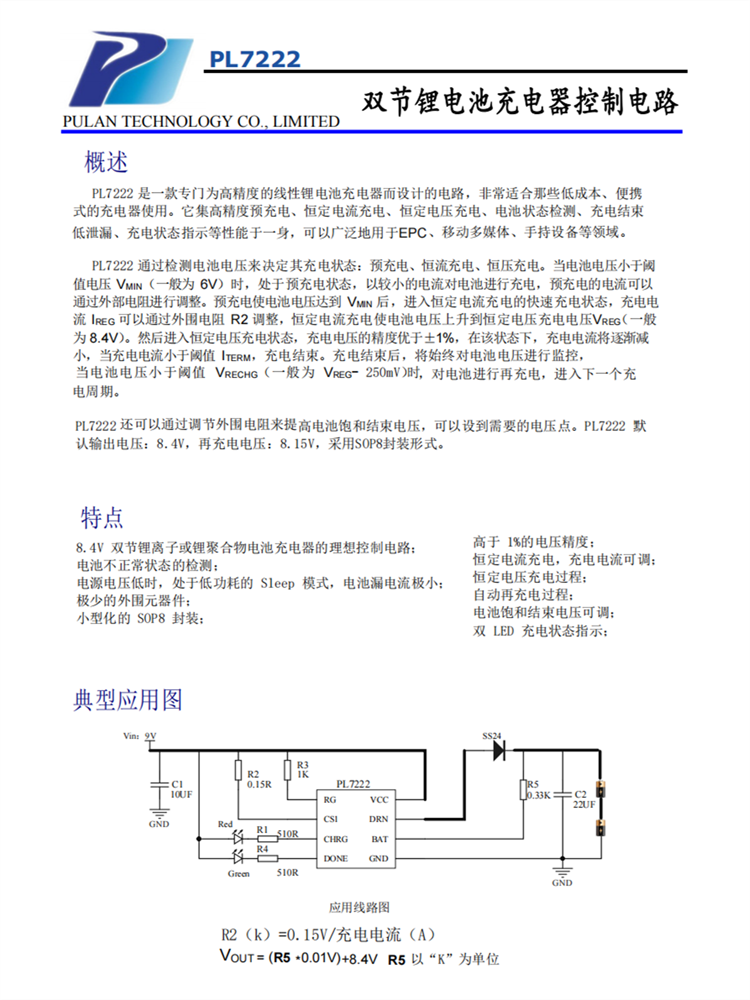

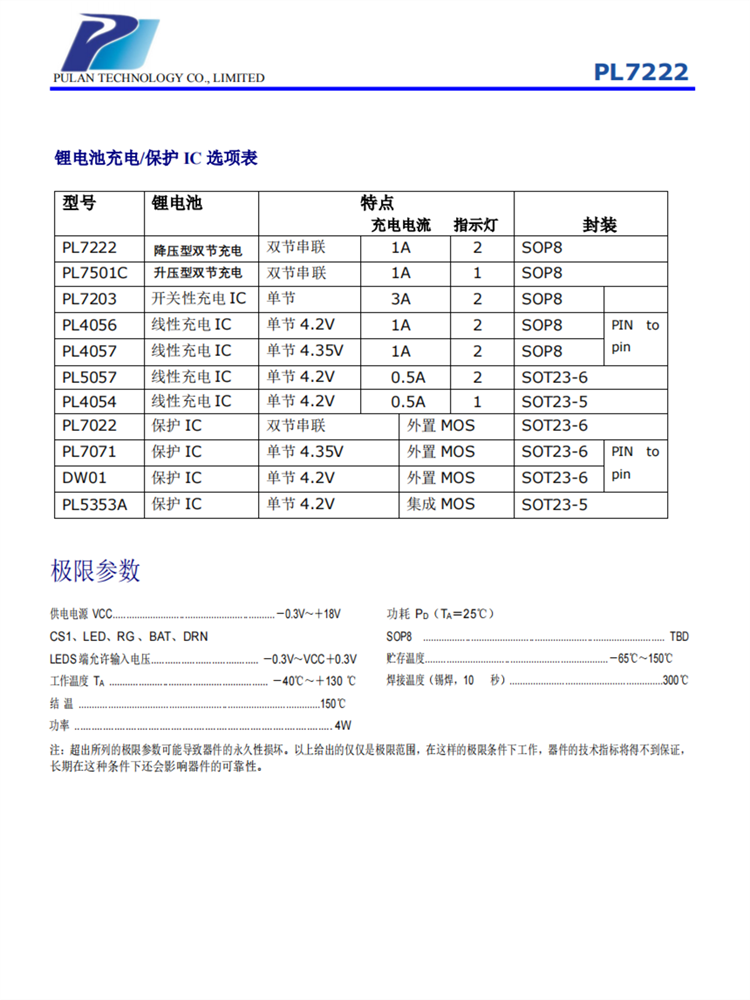

概述
PL7222 是一款专门为高精度的线性锂电池充电器而设计的电路，非常适合那些低成本、便携式的充电器使用。它集高精度预充电、恒定电流充电、恒定电压充电、电池状态检测、充电结束低泄漏、充电状态指示等性能于一身，可以广泛地用于EPC、移动多媒体、手持设备等领域。

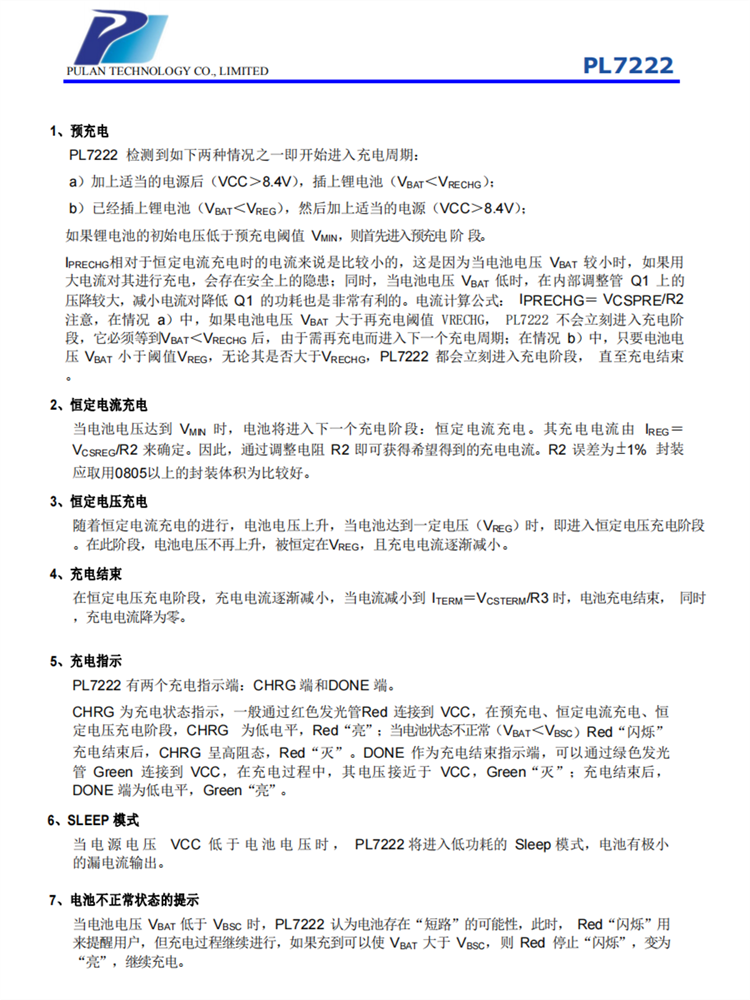

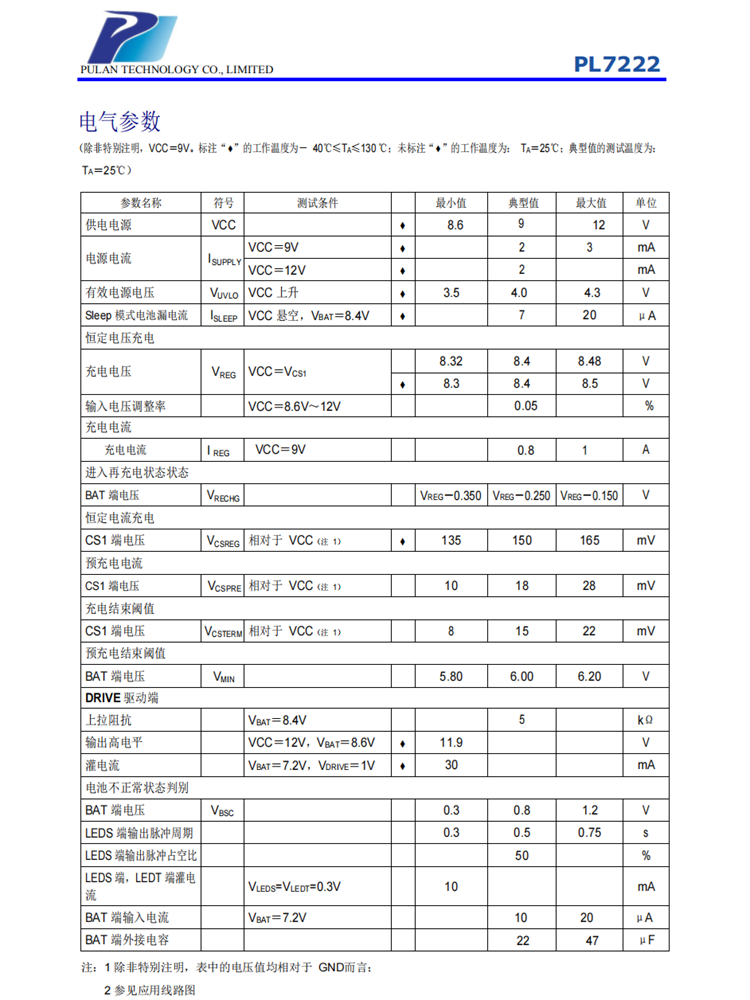

PL7222 通过检测电池电压来决定其充电状态：预充电、恒流充电、恒压充电。当电池电压小于阈值电压 VMIN（一般为 6V）时，处于预充电状态，以较小的电流对电池进行充电，预充电的电流可以通过外部电阻进行调整。预充电使电池电压达到 VMIN 后，进入恒定电流充电的快速充电状态，充电电流 IREG 可以通过外围电阻 R2 调整，恒定电流充电使电池电压上升到恒定电压充电电压VREG（一般为 8.4V）。然后进入恒定电压充电状态，充电电压的精度优于±1%，在该状态下，充电电流将逐渐减小，当充电电流小于阈值 ITERM，充电结束。充电结束后，将始终对电池电压进行监控，当电池电压小于阈值 VRECHG（一般为 VREG- 250mV）时，对电池进行再充电，进入下一个充
电周期。
PL7222 还可以通过调节外围电阻来提高电池饱和结束电压，可以设到需要的电压点。PL7222 默认输出电压：8.4V，再充电电压：8.15V，采用SOP8封装形式。

特点
8.4V 双节锂离子或锂聚合物电池充电器的理想控制电路；
电池不正常状态的检测；
电源电压低时，处于低功耗的 Sleep 模式，电池漏电流极小；
极少的外围元器件；
小型化的 SOP8 封装；
高于 1%的电压精度；
恒定电流充电，充电电流可调；
恒定电压充电过程；
自动再充电过程；
电池饱和结束电压可调；

双 LED 充电状态指示；
