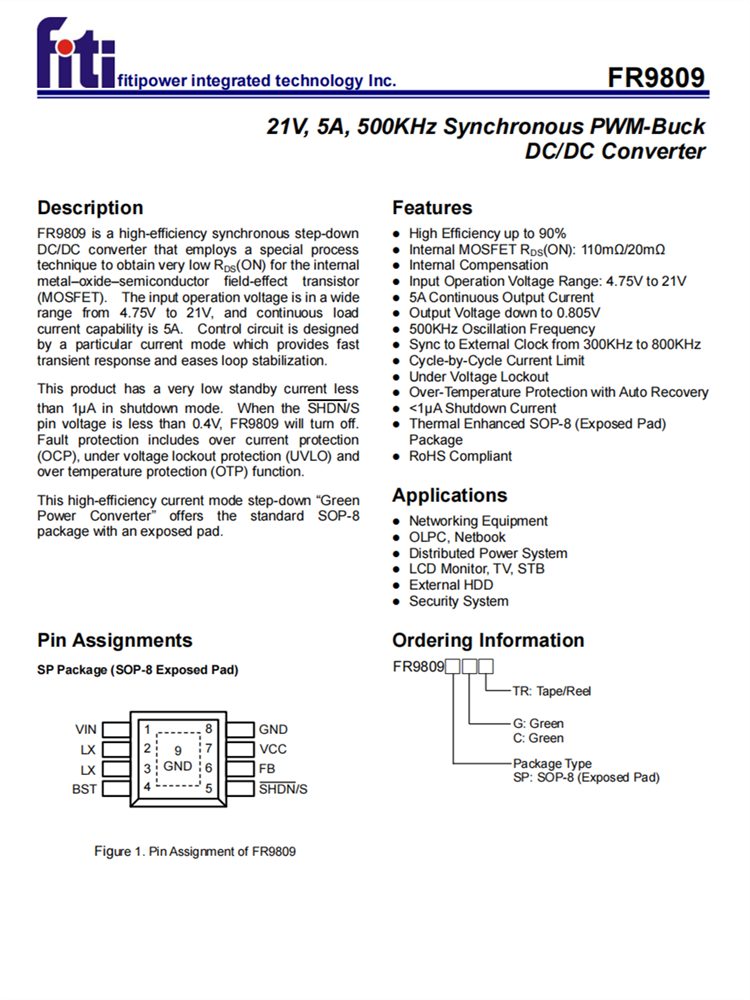

FR9809SPGTR SOP-8 EP 21V、5A、500 KHz同步PWM-BuckDC/DC转换器

概述
FR9809是一种高效的同步降压DC/DC转换器，它采用一种特殊的工艺技术来获得内部金属-氧化物-半导体场效应晶体管（MOSFET）的极低RDS（ON）。输入工作电压范围为4.75V~0.21V，连续负载电流能力为5A。控制电路由一种特殊的电流模式设计，提供快速的瞬态响应和简化回路稳定。
本产品在关机模式下备用电流很低，小于1μA。当引脚电压小于0.4V时，FR9809将关闭。故障保护包括过电流保护（OCP）、欠压锁定保护（UVLO）和过温保护（OTP）功能。
这种高效电流模式降压“绿色功率转换器”提供了标准的SOP-8包与一个暴露的垫。

特征
高效率高达90%
内部MOSFETRDS（开）：110mΩ20mΩ
内部补偿
输入操作电压范围： 4.75V到21V
5A连续输出电流
输出电压到0.805V
500KHz振荡频率
同步外部时钟从300 KHz到800年KHz
循环电流限制
电压锁定
超温保护自动恢复
<1μA关机电流
热增强SOP-8（暴露垫）包
RoHS兼容

应用
网络设备
OLPC，上网本
分布式电源系统
液晶显示器，电视，STB
外置硬盘

安全系统
