  • 品牌 普蓝PULAN PL7501/PL7512A/PL7022
  • 两节/双节锂电池充电IC,5V输入升压型 PL7501
  • 两节/双节锂电池升压IC PL7512A

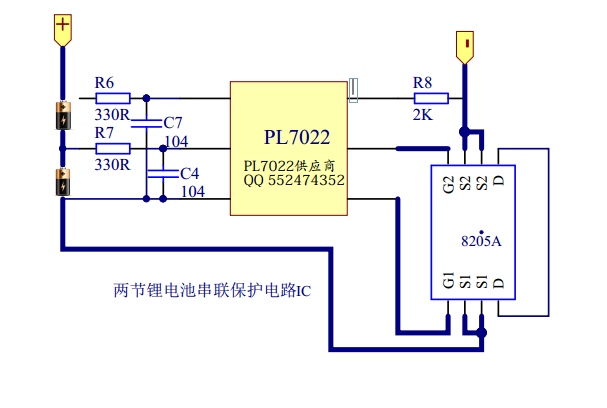

  • 两节/双节锂电池保护IC PL7022
  • 两节/双节锂电池充电IC,9V以上输入,降压型 PL7222
详情

  在日常的设计,应用中,单节锂电池,或者多节锂电池并联是最普遍的方式了,因为在IC选型和设计上比较容易或者多样化。



DW01 4.2V锂电池保护IC 外加双NMOS管, 8205
PL7071 4.35 V锂电池保护IC
外加双NMOS管, 8205

PL5353A 4.2V锂电池保护IC
内置双NMOS管,8205。外围仅一个电阻一个电容
PL5358G 4.35V锂电池保护IC
内置双NMOS管,   8205。外围仅一个电阻一个电容


PL4054 4.2V锂电池充电IC              500MA     SOT23-5 单LE D充电 示灯
PL5057 4.2V锂电池充电IC         50 0MA     SOT23-6
LE D充电 示灯

PL4056 4.2V锂电池充电IC         10 00MA     SOP8
LE D充电 示灯

PL4057D 4.35 V锂电池充电IC         1000MA     SOP8
LE D充电 示灯

PL7203 4.2V/4.35V 锂电池充电IC   3 000MA     SOP8
双LE D充电 示灯


当两节/双节 锂电池串联应用时,就需要用到另外的双节/两节锂电池保护IC和充电IC。

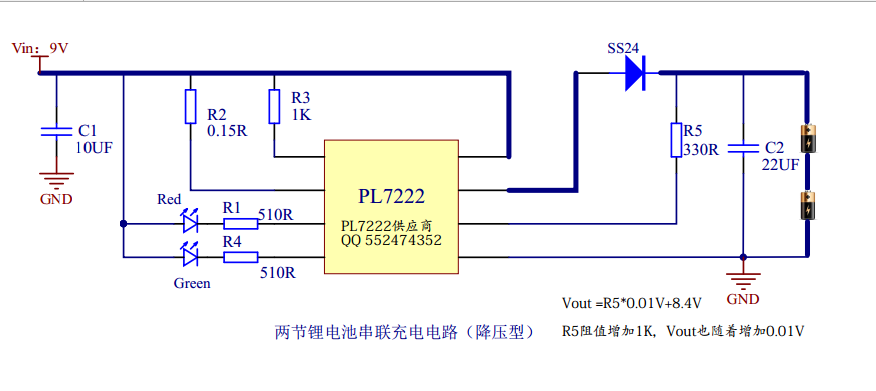

PL7222是颗专门用于双节/两节锂电池的充电管理IC,带双灯指示灯, 属于降压型的,输入电压9V-18V。充电电流1A

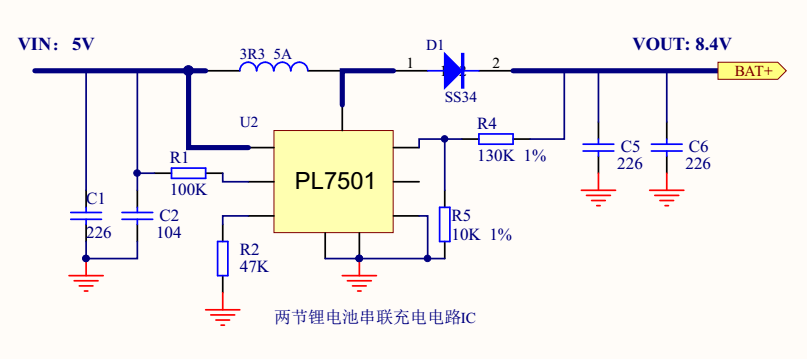

PL7501是颗DC-DC升压转换器,输入5V,升压输出给两节锂电池充电。

输出电压通过R4/R5设定:8.4V,对两节/双节锂电池进行充电。

可通过调整R2阻值,改变VIN过流触发点,就可以改变电池充电电流

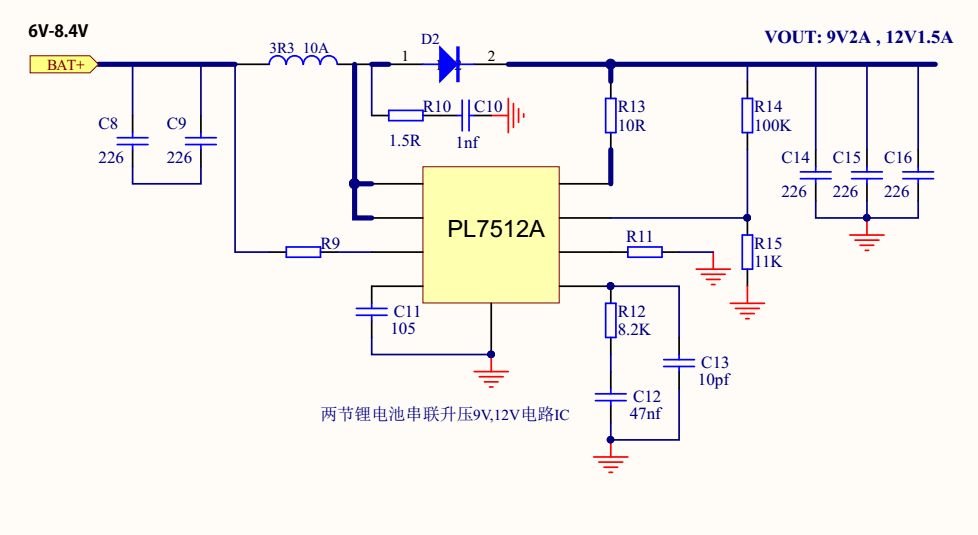

PL7512A是颗DC-DC升压转换器,支持宽 电压输入 ,能满足两节/双节锂电池串联输入, 升压输出9V或者12V高压。
