锂电池同步升压5V2.4A，带限流PS7526
详情
|
深圳市百盛新纪元半导体有限公司介绍: |
PS7526; 输出电流：2.4A，或者2.4A以下。 |
|
导向： （导向型号，均可在我们公司网站查到相关介绍） |
如果输出电流需要1A及以下，可以看 PS7516。 |
PS7526
是一颗高效同步升压转换芯片，内部集成低阻抗功率
Mos
。输入
3.6V
，输出电压
5.0V
，
输出电流
2.4A
时效率可达
90%
。具有短路保护功能，内部集成软启动电路，无需外部补偿电
容，外部反馈网络。
PS7526
为移动电源等高效升压应用领域提供了新的解决方案。
特点
◼
工作频率
500kHZ
◼
内部集成同步整流
MOS
，无需外部整流二极管
◼
外部反馈网络，输出电压可调节
◼
恒流短路保护模式
◼
电流模式，响应速度快
◼
内部过流保护功能
应用
◼ 锂电池供电
◼ 智能手机
◼ 平板电脑等智能充电领域
|
输入 |
|
输出 |
|
效率 |
||
|
输入电压 |
输入电流 |
|
输出电压 |
输出电流 |
|
效率 |
|
3.0V |
1.86A |
|
5.20 |
1A |
|
93.18% |
|
3.3V |
1.67A |
|
5.19 |
1A |
|
94.17% |
|
3.7V |
1.47A |
|
5.20V |
1A |
|
95.60% |
|
|
|
|
|
|
|
|
|
3.0V |
3.87A |
|
5.21V |
2A |
|
89.75% |
|
3.3V |
3.47A |
|
5.21V |
2A |
|
90.99% |
|
3.7V |
3.02A |
|
5.20V |
2A |
|
93.07% |
|
3.8V |
2.93A |
|
5.20V |
2A |
|
93.40% |
|
4V |
2.76A |
|
5.20V |
2A |
|
94.20% |
|
4.2V |
2.62A |
|
5.19V |
2A |
|
94.33% |
|
4.4V |
2.48A |
|
5.18V |
2A |
|
94.94% |
|
4.6V |
2.36A |
|
5.18V |
2A |
|
95.43% |
|
|
|
|
|
|
|
|
|
4.6V |
2.86A |
|
5.19V |
2.4A |
|
94.68% |
|
4.4V |
3.02A |
|
5.20V |
2.4A |
|
93.91% |
|
4.2V |
3.17A |
|
5.20V |
2.4A |
|
93.73% |
|
4V |
3.35A |
|
5.20V |
2.4A |
|
93.13% |
|
3.8V |
3.56A |
|
5.20 |
2.4A |
|
92.25% |
|
3.7V |
3.68A |
|
5.21V |
2.4A |
|
91.83% |
|
3.3V |
4.23A |
|
5.21V |
2.4A |
|
89.57% |
|
3V |
4.77A |
|
5.20V |
2.4A |
|
87.21% |
|
|
|
|
|
|
|
|

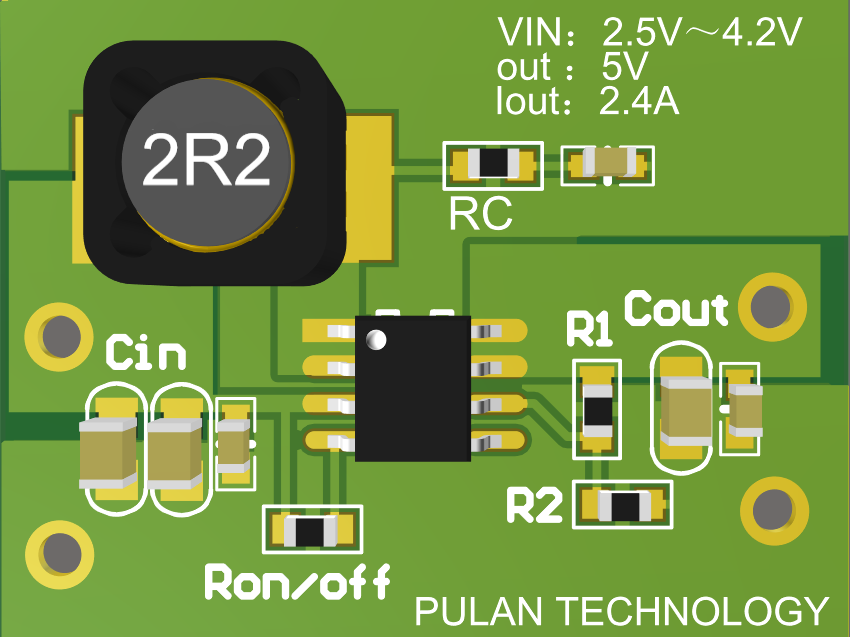

锂电池升压5V1A，锂电池升压5V2A，锂电池升压5V2.4A模块测试数据。
- PS7526 5V2A规格书.pdf 4656 MD5
