带有PPS 控制器的快速充电协议，MCU内核，高调适性的JD6621协议芯片，使用简便

JD6621 为 MCU 架构的 USB PD 协议芯片控制器，可以通过软件撰写提供高便利性以及高调适性，来符合变化快速的快充市场替代性。 JD6621 快充芯片可以兼容市面上多种快充协议，通过简洁扼要的硬件设定，配合软件可高度配合各大不同充电器规格的需求。

JD6621 MCU 通过 D+/D 接口处理各种专有协议，并通过 CC1/CC2 引脚支持 USB PD Type-C 。内置可编程的线缆补偿，支持欠压保护、过压保护、可编程的过流过热保护。单一芯片可以统整市面通用的通讯协议，芯片内建恒电压 / 恒电流控制达到系统稳定度

JD6621 提供 Multi-PortsControl （ MPC ）多口并联功能，将单一芯片延伸至多口系统应用，预先提供外部电阻选用 10 组不同智能降功率功能，客户可以透过电阻就能简易设定需求之功率，也有软件建置不同的智能降供率提供客户所需的个别不同输出功率，软硬兼施之下让客户拥有更多的便利性。

JD6621 是高度集成的 USB 供电（ PD ）控制器，支 持 USB PD 3.0 ，该 USB PD 3.0 具有针对 USB Type-C 下游接口（源）设计的可编程电源（ PPS ） 规范。它监视 CC 引脚以检测 USB C 型连接 / 分离。 它能够提供 3.3V 至 21V 的输出电压。

此外， JD6621 集成了硬件超级充电协议（ SCP ）， 快 速 充 电 协 议 （ FCP ） 和 QualcommQuick ChargeTM 2.0 / 3.0 / 3 + （ QC 2.0 / 3.0 / 3 + ） USB 接口。它监视 USB D+ / D 数据线，并根据不同 的受电设备自动调整输出电压。如果受电设备不支 持 USB PD 协议，则 JD6621 可以支持上述其他协 议。

JD6621 集成了双放大器，分别包含用于电压环路 和电流环路调节的参考电压，以在高精度控制应用 中提供恒定电压（ CV ）和恒定电流（ CC ）调节。

JD6621 集成了 100mW 开关，可为 E-mark 电缆提供 VCONN 电源

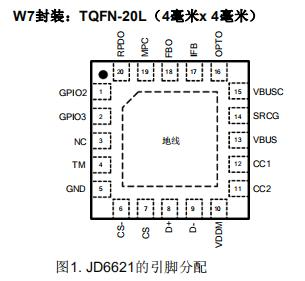

引脚分配

特征

协议：

具有 PPS 规范的 USB Power Delivery 3.0 ， TID ： 3543

3.3V 至 21V 电源

100mW VCONN 功率（ 20mA ）

VBUSC 和 VCONN 放电功能

支持 QualcommQuick Charge 2.0 / 3.0/ 3 +

支持快速充电协议（ FCP ）和超级充电协议（ SCP ）

支持 USB DCP ，在 D + 线上施加 2.7V ，在 D 线上施 加 2.7V

根据 USB 电池充电规范（修订版 1.2 ）支持 USBDCP 将 D+ 线短路到 D 线

其他：

支持 PDO 可选功能

多端口控制（ MPC ）应用

恒压恒流控制

过压保护

欠压保护

过流保护

过热保护

短路保护

TQFN-20L （ 4 x 4 毫米）封装

应用领域

墙上适配器

车载充电器

电源板

USB 电源输出端口

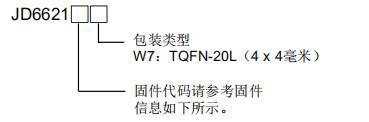

订购信息

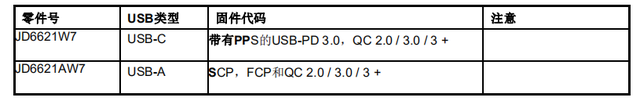

固件信息
